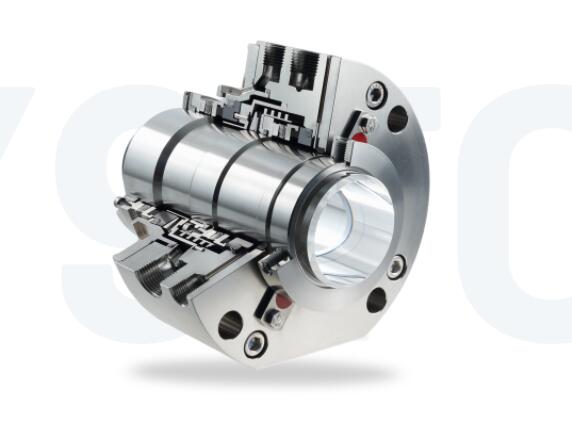

    LY9TCR
    LY9TCR-T
    双重密封
    安排:面对面(串联)，
    2CW-CW、3CW-FB


    项目 描述
    1，10 带波纹管装置的密封圈
    2，3，4，6，9，12，18 石墨环
    5，7，14 固定螺丝
    8，17 接合环
    11 装配夹具
    13 带泵送螺杆的驱动器
    15 适配器
    16 螺旋缠绕垫圈
    19 汽封套筒
    20 压盖板
    21 插入


    同花
    液体缓冲液/隔离液流出
    LBI液体缓冲/屏障

    LY9TCR

    特征

    • API 682类和3类，C类密封
    • 平衡的
    • 盒式磁带装置
    • 旋转金属波纹管
    • 收缩配合密封环和实心配合环

    优势

    • 紧凑设计
    • 也有双层设计
    • 适用于极高和极低温度的应用
    • 没有动态O形环消除/减少了密封面的悬挂
    • 波纹管设计将因轴膨胀或端面磨损引起的端面载荷变化降至最低
    • 抗介质中的磨粒，无轴或套筒磨损

    工作范围

    轴直径:
    d1 = 20毫米… 110毫米(0.79”…4.33”)
    压力单层波纹管:
    p =真空… 25巴*(363磅/平方英寸*)
    压力双层波纹管:
    p =真空… 35巴(… 508 PSI)
    温度:
    t =-75°C *……+400°C(-103°F *……752°F)
    滑动速度:
    vg = … 23米/秒(… 75英尺/秒)

    *当所需密封的操作范围超过上述范围时，请联系伊格尔伯格曼工程专家。

    材料

    密封圈:抗起泡碳(C4)，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配套环:碳化硅SSiC (Q1)，
    巴西国家广播公司(Q2)
    波纹管:因科镍合金718 (M6)
    二级密封:石墨(G)
    金属零件:CrNiMo钢316/316L (G)，
    卡彭特42 (T4)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3
