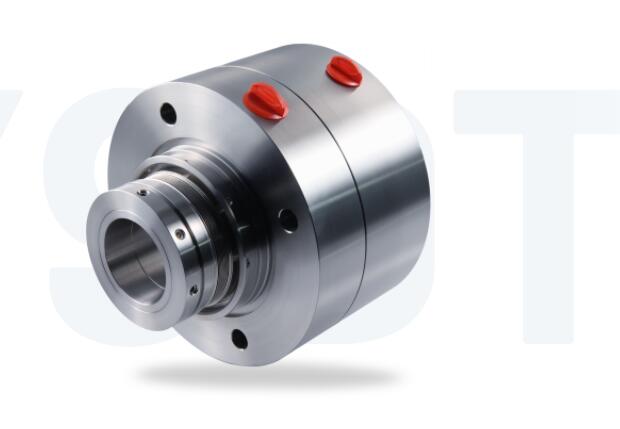

    LY9DTSS
    项目 描述
    1 带波纹管装置的密封圈
    2，5，12，16 o型圈
    3，14，20，21 固定螺丝
    4 接合环
    11 汽封套筒
    13 泵环
    15，18 压盖板
    17 扣环
    19 驱动轴环
    22 调整机构
    23 HSH带帽螺钉


    同花
    液体屏障/缓冲液流出
    LBI液体屏障/缓冲区

    LY9DTSS

    特征

    • API 682类和3类，B类，布置2和3密封
    • 面对面布置的双重密封
    • 内侧和外侧密封尺寸相同
    • 平衡的
    • 盒式磁带装置
    • 旋转金属波纹管
    • 收缩配合密封环和实心配合环

    优势

    • 紧凑设计
    • 波纹管设计允许使用带平套筒的平衡密封
    • 没有动态O形环消除/减少了密封面的悬挂
    • 波纹管设计将因轴膨胀或端面磨损引起的端面载荷变化降至最低
    • 抗介质中的磨粒，无轴或套筒磨损
    • 密封面宽度窄，发热量和功耗低
    • 更长的密封寿命

    工作范围

    轴直径:d1 = 20...110毫米(0.79英寸...4.33”)
    压力:p =真空...20巴(290磅/平方英寸)
    温度:t =-40℃...+200摄氏度(-40华氏度...+392华氏度)
    滑动速度:vg...23米/秒(75英尺/秒)

    材料

    密封圈:抗起泡碳
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    波纹管:哈氏合金C-276 (M5)，
    选项:因科镍合金718 (M6)
    二级密封:
    FKM(五)、FFKM (K)、三元乙丙橡胶(E)、丁腈橡胶(P)
    金属零件:CrNiMo钢316 (G)，
    哈氏合金C-276 (M5)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 2CW-CW
    • API 682第4版。猫。2/3 - 3CW-FB
