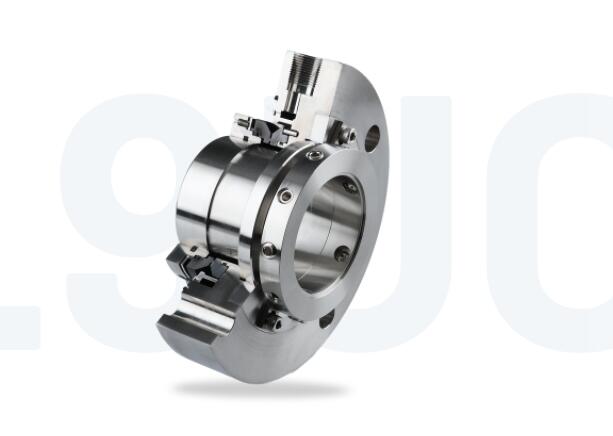

    LL9UC
    项目 描述
    1.1 印章戒指
    1.2，1.6，3，4，6 o型圈
    1.3 春天
    1.4 止推环
    1.5 螺纹钉
    1.7 衣领
    1.8，12 固定螺丝
    2 接合环
    5 汽封套筒
    7 压盖板
    8 流量分配器
    9 扣环
    10 节气门衬套
    11 驱动轴环
    13 调整机构
    14 HSH带帽螺钉


    同花
    淬火
    排水

    LL9UC

    特征

    • API 682类和3类，A类，布置1密封
    • 单层式封层
    • 平衡的
    • 盒式磁带装置
    • 旋转多个弹簧
    • 实心密封面

    优势

    • 紧凑设计
    • 密封面宽度窄，发热量和功耗低
    • 更长的密封寿命
    • 压力平衡设计可防止配合环在反向压力下被压出
    • 动态时不会损坏轴套
      o型圈不与套筒直接接触
    • 材料的扩展选择
    • 金属零件也可用特殊材料制成

    工作范围

    轴直径:d1 = 20...110毫米(0.79英寸...4.33”)
    压力:p =真空...42巴(...609磅/平方英寸)
    温度:t =-40℃...+176摄氏度(-40华氏度… +349华氏度)*
    滑动速度:vg...23米/秒(...75英尺/秒)


    *设计温度高达260°C(500°F)，带有FFKM (K)二级密封件。

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    FKM(五)、FFKM (K)、三元乙丙橡胶(E)、丁腈橡胶(P)
    弹簧:哈氏合金C-276 (M5)
    金属零件:CrNiMo钢316 (G)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 1CW-FL
