    LL9DTUU

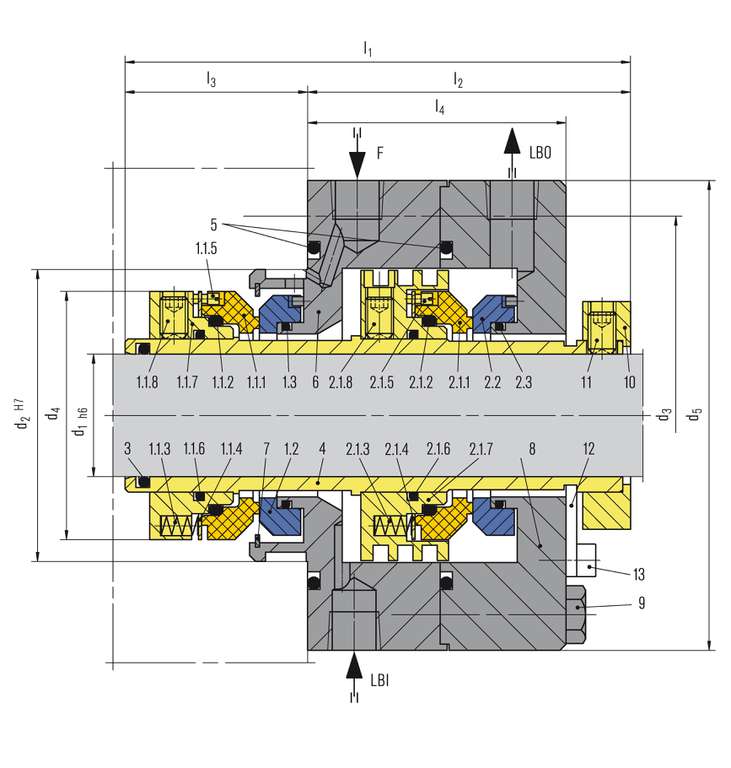

    项目 描述
    1.1.1，2.1.1 印章戒指
    1.1.2，1.1.6，1.3，2.1.2，
    2.1.6、2.3、3、5 o型圈
    1.1.3，2.1.3 春天
    1.1.4，2.1.4 止推环
    1.1.5，2.1.5 螺纹钉
    1.1.7，2.1.7 衣领
    1.1.8，2.1.8，11 固定螺丝
    1.2，2.2 接合环
    4 汽封套筒
    6，8 压盖板
    7 扣环
    9 六角形螺栓
    10 驱动轴环
    12 调整机构
    13 HSH带帽螺钉


    同花
    液体缓冲液/隔离液流出
    LBI液体缓冲/屏障

    LL9DTUU

    特征

    • API 682类和3类，A类，布置2或3密封
    • 面对面布置的双重密封
    • 内侧和外侧密封件尺寸相同
    • 平衡的
    • 盒式磁带装置
    • 旋转多个弹簧
    • 实心密封面

    优势

    • 紧凑设计
    • 密封面宽度窄，发热量和功耗低
    • 更长的密封寿命
    • 压力平衡设计可防止配合环在反向压力下被压出
    • 动态时不会损坏轴套
      o型圈不与套筒直接接触

    工作范围

    轴直径:d1 = 20...110毫米(0.79英寸...4.33”)
    压力:p =真空...42巴(...609磅/平方英寸)
    温度:t =-40℃...+176摄氏度(-40华氏度… +349华氏度)*
    滑动速度:vg...23米/秒(...75英尺/秒)

    *设计温度高达260°C(500°F)，带有FFKM (K)二级密封件。

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    FKM(五)、FFKM (K)、三元乙丙橡胶(E)、丁腈橡胶(P)
    弹簧:哈氏合金C-276 (M5)
    金属零件:CrNiMo钢316 (G)，双面(G1)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 2CW-CW
    • API 682第4版。猫。2/3 - 3CW-FB
