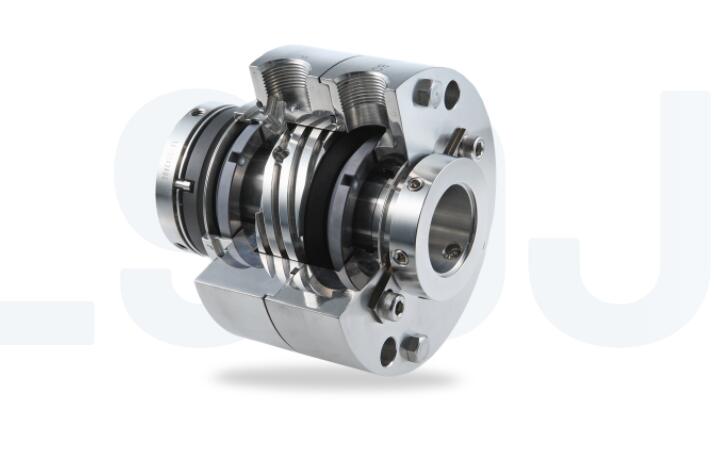

    LL9DJUU

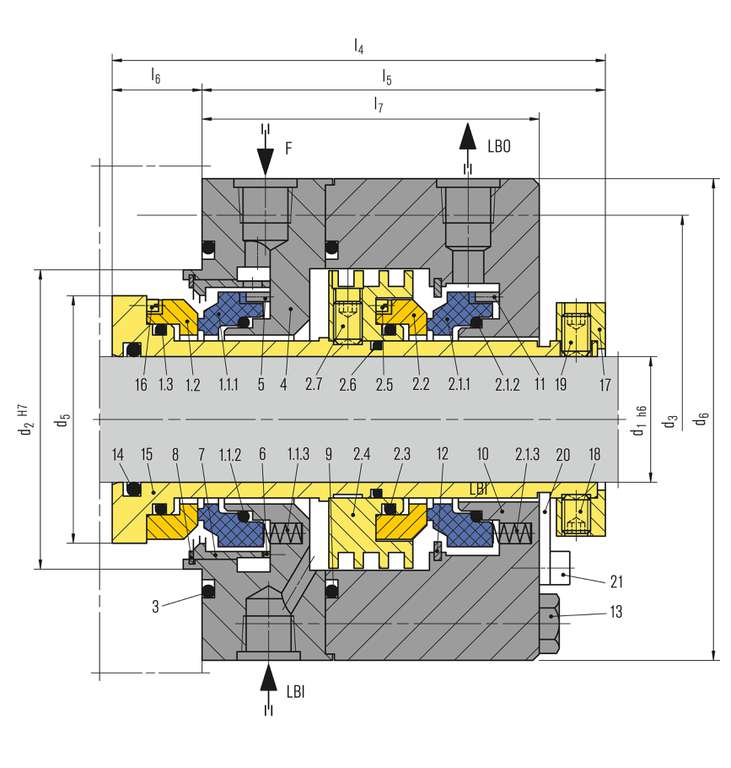

    项目 描述
    1.1.1，2.1.1 印章戒指
    1.1.2，1.3，2.1.2，2.3，
    2.6，3，9，14 o型圈
    1.1.3，2.1.3 春天
    1.2，2.2 接合环
    2.4 衣领
    2.5，16 螺纹钉
    2.7，18，19 固定螺丝
    4，10 压盖板
    5，6，11 别针
    7 流量分配器
    8，12 扣环
    13 六角形螺栓
    15 汽封套筒
    17 驱动轴环
    20 调整机构
    21 HSH带帽螺钉


    同花
    液体屏障/缓冲液流出
    LBI液体屏障/缓冲区

    LL9DJUU

    特征

    • API 682类和3类，A类，布置2和3密封
    • 面对面布置的双重密封
    • 相同尺寸的内侧和外侧密封件
    • 平衡的
    • 盒式磁带装置
    • 固定式多弹簧
    • 实心密封面

    优势

    • 适合更高的速度
    • 良好的跟随性，不受轴跳动、垂直度或振动的影响
    • 紧凑设计
    • 密封面宽度窄，发热量和功耗低
    • 更长的密封寿命
    • 压力平衡设计可防止配合环在反向压力下被压出
    • 动态时不会损坏轴套
      o型圈不与套筒直接接触

    工作范围

    轴直径:d1 = 20...110毫米(0.79英寸...4.33”)
    压力:p = 60巴(870 PSI)
    温度:-40℃…+176℃(-40℃…+349℃)*
    滑动速度:vg = 50米/秒(164英尺/秒)


    *设计温度高达260°C(500°F)，带有FFKM (K)二级密封件。

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    三元乙丙橡胶(东)、丁腈橡胶(丙)、FKM(五)、FFKM(钾)
    弹簧:哈氏合金C-276 (M5)
    金属零件:CrNiMo钢316 (G)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 2CW-CW
    • API 682第4版。猫。2/3 - 3CW-FB
