    LL9DJUE

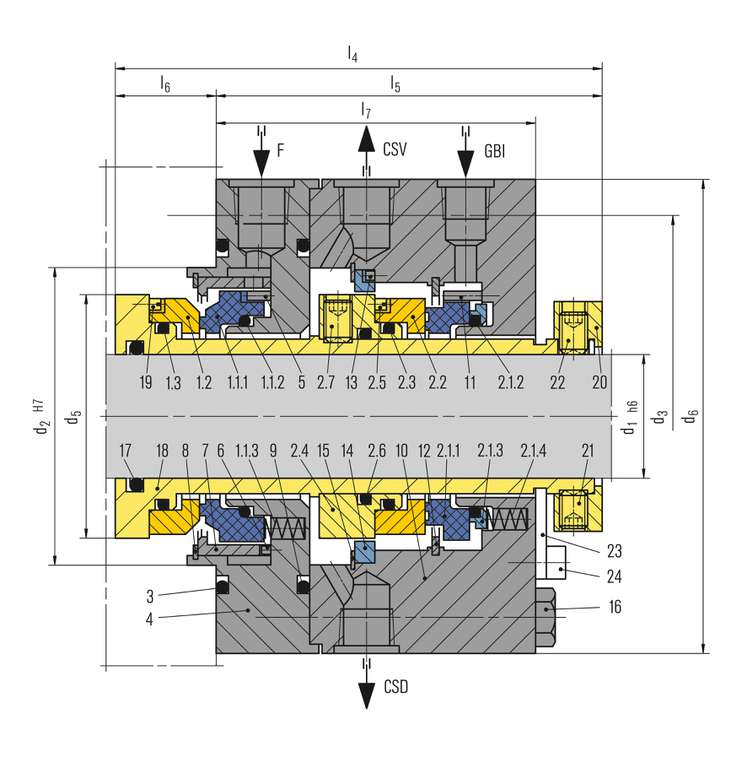

    项目 描述
    1.1.1，2.1.1 印章戒指
    1.1.2，1.3，2.1.2，2.3，
    2.6、3、9、17 o型圈
    1.1.3，2.1.4 春天
    1.2，2.2 接合环
    2.1.3 止推环
    2.4 衣领
    2.5，19 螺纹钉
    2.7，21，22 固定螺丝
    4，10 压盖板
    5，6，11，13 别针
    7 流量分配器
    8 12 15 扣环
    14 喉部衬套
    16 六角形螺栓
    18 汽封套筒
    20 驱动轴环
    23 调整机构
    24 HSH带帽螺钉


    同花
    CSV安全壳密封排气口
    GBI气体缓冲器
    安全壳密封排水

    LL9DJUE

    特征

    • API 682类和3类，A类，布置2密封
    • 面对面布置的双重密封
    • 干式接触外部密封(安全壳密封)
    • 平衡的
    • 盒式磁带装置
    • 固定式多弹簧
    • 实心密封面

    优势

    • 可用于防水和非防水应用的外部密封可防止内侧密封失效时的危险排放
    • 由于内密封的密封面宽度较窄，因此发热和功耗较低
    • 更长的密封寿命
    • 良好的跟随性，不受轴跳动、垂直度或振动的影响
    • 压力平衡设计可防止配合环在反向压力下被压出
    • 动态时不会损坏轴套
      o型圈不与套筒直接接触

    工作范围

    轴直径:d1 = 20...110毫米(0.79英寸...4.33”)
    压力(主密封):p =真空...60巴(870磅/平方英寸)
    压力(二级密封):p = 2.75巴(40磅/平方英寸)正常运行。
    麦克斯。60巴(870磅/平方英寸)，湿式操作
    温度:-40℃…+176℃(-40℃…+349℃)*
    滑动速度:...25米/秒(82英尺/秒)


    *设计温度高达260°C(500°F)，带有FFKM (K)二级密封件。

    材料

    密封环(主密封):抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    密封圈(二级密封):特殊碳
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    FKM(五)、FFKM (K)、三元乙丙橡胶(E)、丁腈橡胶(P)
    弹簧:哈氏合金C-276 (M5)
    金属零件:CrNiMo钢316 (G)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 2CW-CS
