    LEK777

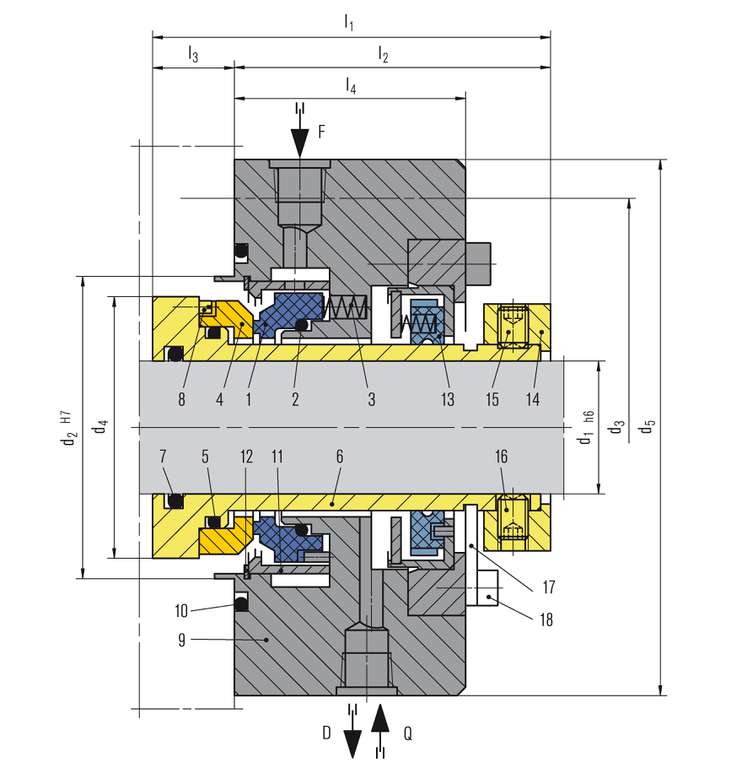

    项目 描述
    1 印章戒指
    2，5，7，10 o型圈
    3 春天
    4 接合环
    6 汽封套筒
    8 螺纹钉
    9 压盖板
    11 流量分配器
    12 扣环
    13 节气门衬套
    14 驱动轴环
    15，16 固定螺丝
    17 调整机构
    18 HSH带帽螺钉


    同花
    排水
    淬火

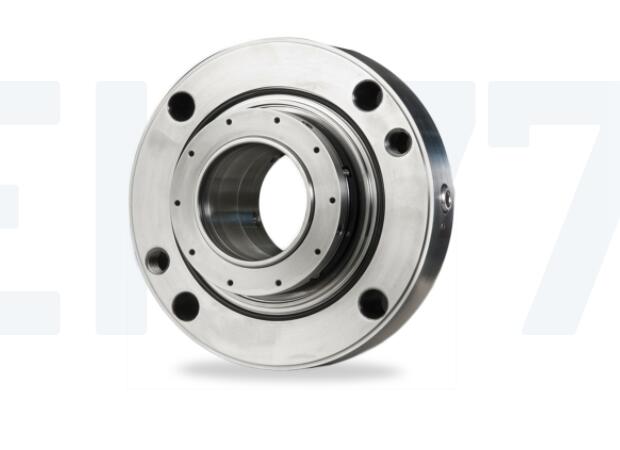

    LEK777

    特征

    • API 682类和3类，A类，布置1密封
    • 单层式封层
    • 平衡的
    • 盒式磁带装置
    • 固定式多弹簧
    • 实心密封面

    优势

    • 适合更高的速度
    • 良好的跟随性，不受轴跳动、垂直度或振动的影响
    • 紧凑设计
    • 密封面宽度窄，发热量和功耗低
    • 更长的密封寿命
    • 压力平衡设计可防止配合环在反向压力下被压出
    • 动态时不会损坏轴套
      o型圈不与套筒直接接触

    工作范围

    轴直径:
    d1 = 20...110毫米(0.79英寸...4.33”)
    压力(产品密封):
    p =真空...60巴(… 870磅/平方英寸)
    温度:
    t =-40°C……+176°C(-40°F……+349°F)*
    滑动速度:vg = 50米/秒(164英尺/秒)


    *设计温度高达260°C(500°F)，带有FFKM (K)二级密封件。

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    三元乙丙橡胶(东)、丁腈橡胶(丙)、FKM(五)、FFKM(钾)
    弹簧:哈氏合金C-276 (M5)
    金属零件:CrNiMo钢316 (G)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 1CW-FL
