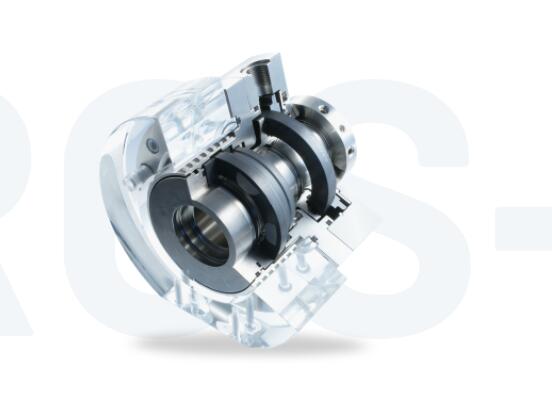

    HRGS-DD
    项目 描述
    1，8 印章戒指
    4，11 春天
    5，12 接合环
    15 汽封套筒
    19 插入
    23 压盖板


    GBI气体屏障
    GBO气体屏障关闭

    HRGS-DD

    特征

    • API 682类和3类，A类，布置3密封
    • 面对面布置的双重密封
    • 气体润滑的
    • 平衡的
    • 盒式磁带装置
    • 独立于旋转方向
    • 固定弹簧
    • 无接触操作，无摩擦

    优势

    • 普遍适用于改装或原始设备
    • 标准化组件带来的高效库存管理
    • 材料的扩展选择
    • 金属零件也可用特殊材料制成

    工作范围

    轴直径:
    d1 = 20 … 110毫米(0.79”…4.33”)*
    压力:p1 = 42巴(609 PSI)
    温度:
    t =-20℃…+176℃(-4℃…+350℃)
    滑动速度:
    vg = 4 … 23 m/s (13...76英尺/秒)
    轴向移动:1.0毫米

    材料

    密封圈(产品侧):
    碳化硅Q19，SSiC (Q1)
    密封圈(大气侧):
    抗起泡碳，
    碳化硅SSiC (Q1)，Q19
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    三元乙丙橡胶(东)、丁腈橡胶(丙)、FKM(五)、FFKM(钾)
    弹簧:哈氏合金C-4 (M)*和C-276 (M5)
    金属零件:CrNiMo钢316 (G)或同等品。
    根据要求提供可选材料。


    *伊格尔伯格曼标准

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 3NC-FB
