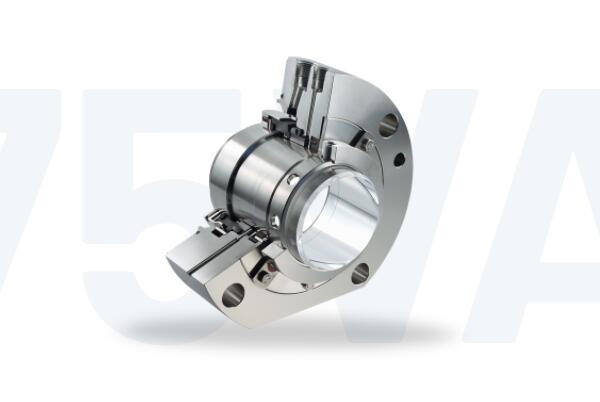

    H75VA4-S
    项目 描述
    1.1.1 印章戒指
    1.1.2 驾驶员
    1.1.3 止推环
    1.1.4、1.3、3、6 o型圈
    1.1.5，8 春天
    1.1.6，13 固定螺丝
    1.2 接合环
    2 汽封套筒
    4 压盖板
    5 流量分配器
    7 节流环
    9 唱片
    10 调整机构
    11 六角形螺栓
    12 设置环


    同花
    淬火
    排水

    H75VA4-S

    特征

    • API 682类和3类，A类，布置1密封
    • 单层式封层
    • 平衡的
    • 盒式磁带装置
    • 双向设计
    • 旋转多个弹簧
    • 提供集成泵送装置

    优势

    • 紧凑设计
    • 普遍适用于改装或原始设备
    • 标准化组件带来的高效库存管理
    • 材料的扩展选择
    • 温度和压力方面的扩展操作范围
    • 金属零件也可用特殊材料制成

    工作范围

    轴直径:
    d1 = 20...110毫米(0.79英寸...4.33”)
    压力:p1 =...42巴(609磅/平方英寸)
    温度:
    t =-40℃...+176摄氏度(-40华氏度… +349华氏度)*
    滑动速度:vg = 23米/秒(75英尺/秒)
    轴向运动:
    d %3C50毫米1.0毫米
    d ≥50毫米1.5毫米

    *设计温度高达260°C(500°F)，带有FFKM (K)二级密封件。

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    三元乙丙橡胶(东)、丁腈橡胶(丙)、FKM(五)、FFKM(钾)
    弹簧:哈氏合金C-276 (M5)
    金属零件:CrNiMo钢316 (G)或同等材料，可根据要求选择材料。

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 1CW-FL
