    H75A4-C

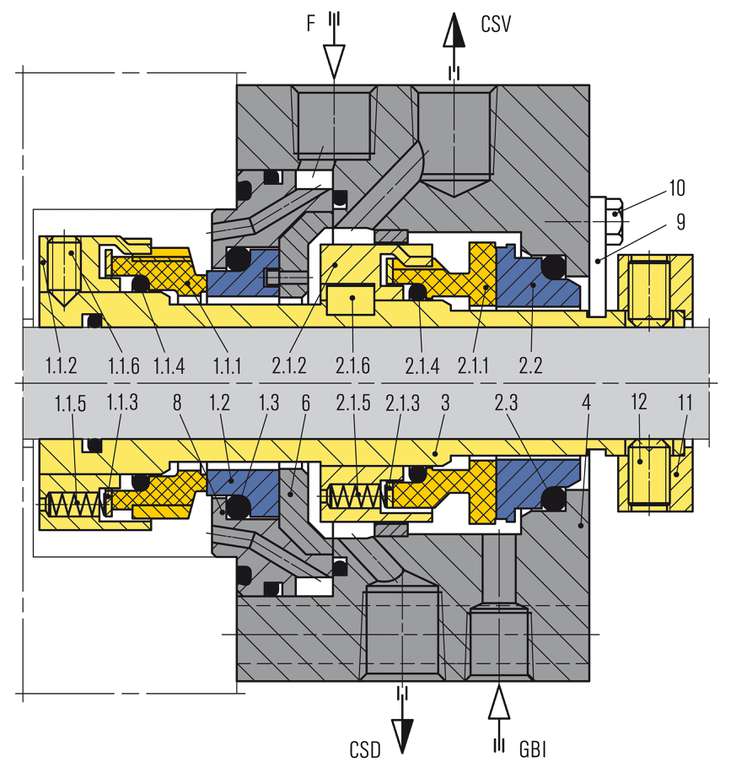

    项目 描述
    1.1.1，2.1.1 印章戒指
    1.1.2，2.1.2 驾驶员
    1.1.3，2.1.3 止推环
    1.1.4、1.3、2.1.4、2.3 o型圈
    1.1.5，2.1.5 春天
    1.1.6，12 固定螺丝
    1.2，2.2 接合环
    2.1.6 键
    3 汽封套筒
    4 压盖板
    6 插入
    8 固定环
    9 调整机构
    10 六角形螺栓
    11 设置环


    同花
    CSV安全壳密封排气口
    安全壳密封排水
    GBI气体缓冲器

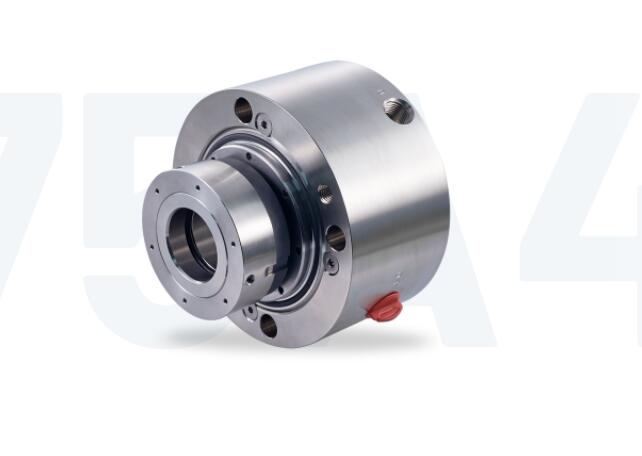

    H75A4-C

    特征

    • API 682类和3类，A类，布置2密封
    • 面对面布置的双重密封
    • 非接触式外部密封(安全壳密封)
    • 平衡的
    • 盒式磁带装置
    • 旋转多个弹簧

    优势

    • 普遍适用于改装或原始设备
    • 标准化组件带来的高效库存管理
    • 材料的扩展选择
    • 金属零件也可用特殊材料制成
    • 由于旋转碳密封环处的金属扭矩传递，安全运行

    工作范围

    轴直径:
    d1 = 20 … 110毫米(0，79”…4，33”)
    压力:p1...42巴(609磅/平方英寸)
    温度:
    t =-40℃…+176℃(-40℃…+350℃)
    滑动速度:vg = 23米/秒(76英尺/秒)
    轴向移动:1.0毫米

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    三元乙丙橡胶(东)、丁腈橡胶(丙)、FKM(五)、FFKM(钾)
    弹簧:哈氏合金C-276 (M5)
    金属零件:CrNiMo钢316 (G)或同等材料，可根据要求选择材料。

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 2CW-CS
