    • H75A4-B

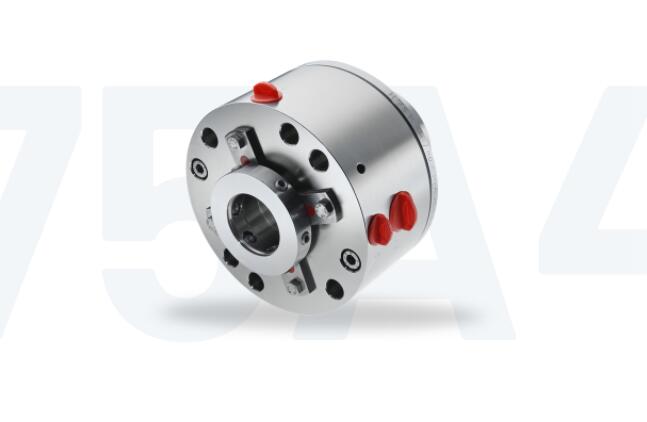

    H75A4-B
    项目 描述
    1.1.1，1.1.2 印章戒指
    1.1.3 驾驶员
    1.1.4，1.1.5 止推环
    1.1.6、1.1.7、1.3、1.5 o型圈
    1.1.8 春天
    1.1.9，7 固定螺丝
    1.2，1.4 接合环
    3 汽封套筒
    4，5 压盖板
    6 设置环
    8 调整机构
    9 六角形螺栓


    液障输出
    淬火
    LBI液体屏障
    排水

    H75A4-B

    特征

    • API 682类和3类，A类，布置3密封
    • 背靠背布置的双重密封
    • 平衡的
    • 盒式磁带装置
    • 旋转多个弹簧
    • 集成泵送装置
    • 适用于压力逆转

    优势

    • 普遍适用于改装或原始设备
    • 标准化组件带来的高效库存管理
    • 材料的扩展选择
    • 温度和压力方面的扩展操作范围
    • 金属零件也可用特殊材料制成
    • 由于旋转碳密封环处的金属扭矩传递，安全运行

    工作范围

    轴直径:
    d1 = 20 … 110毫米(0.79”…4.33”)
    压力:p1 = 42巴(609 PSI)
    温度:
    t =-40°C…+176°C(-40°F…+350°F)*
    滑动速度:vg = 23米/秒(76英尺/秒)
    轴向运动:
    d ≤50毫米1.0毫米
    d %3E50毫米1.5毫米

    *设计温度高达260°C(500°F)，带有FFKM (K)二级密封件。

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    三元乙丙橡胶(东)、丁腈橡胶(丙)、FKM(五)、FFKM(钾)
    弹簧:C-276 (M5)
    金属零件:CrNiMo钢316 (G)或同等品。
    根据要求提供可选材料。

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 3CW-BB
