泵
GSS6001 供气系统
GSS6001A4
气体输入
排气
排水
气体输入
排气
排水

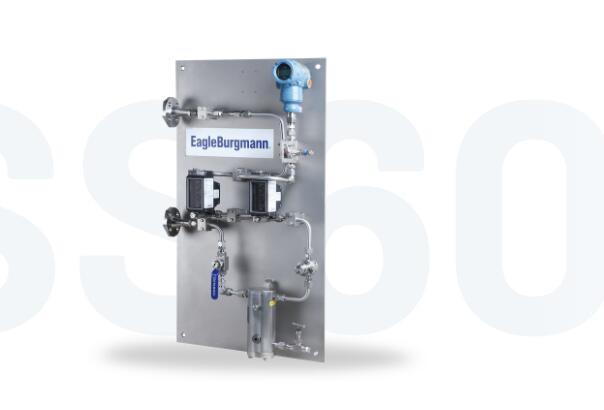

GSS6001
供气系统
特征
- 由于集成了带上游过滤器的压力调节器，操作更加安全
- 安装在板上的系统
- 易于墙壁或机架安装
优势
- 带有集成观察镜的聚结过滤器用于监控液位，以确保即使在气体质量差的情况下也能安全运行。
- 刚性底座便于机架安装。
- 广泛的流量监控确保机械密封的最大可靠性。
标准和批准
- 美国石油学会682 /国际标准化组织21049
- API 682第4版。猫。2/3 - 3NC-FB
- API 682第4版。猫。2/3 - 3NC-BB
- API 682第4版。猫。2/3 - 3NC-FF
- API 682第4版。猫。1 - 3NC-BB
推荐应用
- 精炼技术
- 石油和天然气工业
- 石化工业
- 化学工业
- 发电厂技术
功能描述
缓冲、气体润滑的机械密封只能与足够加压的气体一起使用(例如，来自操作员提供的封闭环形氮气管道)。对于计划74系统，无论机器处于何种运行状态，隔离气体压力水平(p3)必须始终高于密封产品的压力水平(p1)。最小压力覆盖水平(δp)是针对单个密封类型指定的。
主要GSS功能:
-缓冲和冲洗气体的过滤
-压力监控和调节
-流量监控
GSS的典型任务:
-双重密封的屏障/缓冲气体供应
-串联密封的气体供应
主要GSS功能:
-缓冲和冲洗气体的过滤
-压力监控和调节
-流量监控
GSS的典型任务:
-双重密封的屏障/缓冲气体供应
-串联密封的气体供应
笔记
设计、计算和生产控制。至美国机械工程师学会第八分会。1.
应要求提供第三方检验和其他证书。
应要求提供第三方检验和其他证书。
推荐管道平面图
产品变体
| 指定 | GSS6001A4M001-D0 |
| 美国石油学会管道计划 | 计划74 |
| 设计规范 | 美国机械工程师协会 |
| 许用压力1) | 40巴(580磅/平方英寸) |
| 允许温度1) | -20℃…+50℃(-4℃…+122℃) |
| 过程连接 | 法兰1/2英寸，600磅 |
| 金属零件 | 316/316L |
根据要求提供其他版本。
1)设计数据，允许的工作值取决于实际使用条件。
