    APItex-S
    项目 描述
    1 密封面
    2，5，7，10 o型圈
    3 春天
    4 座位
    6 轴套
    8 涉及
    9 插入物
    11 设置环
    12，15 固定螺丝
    13 装配夹具
    14 内六角螺钉
    16 安全塞


    同花
    淬火
    排水

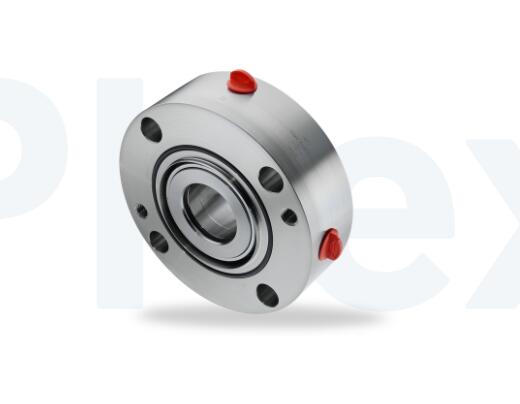

    APItex-S

    特征

    • API 682类，A型，布置1密封
    • 单层式封层
    • 平衡的
    • 盒式磁带装置
    • 独立于旋转方向
    • 实心密封面
    • 实心座椅

    优势

    • 100 %符合空气污染指数
    • 验证设计带来的安全性(美国石油学会密封鉴定测试)
    • 对轴偏转和过程波动不敏感
    • 预组装，准备安装装置
    • 低空间要求
    • 受产品保护的弹簧
    • 多点环形注射优化冷却分配
    • 标准淬火连接

    工作范围

    轴直径:
    d1 = 20 … 110毫米(0.79”…4.33”)
    压力:p1 = 22巴(319 PSI)
    温度:t =-40℃…+176℃*
    (-40华氏度… +349华氏度)
    滑动速度:vg = 23米/秒(75英尺/秒)

    *美国石油学会标准，其他应要求

    材料

    密封圈:碳化硅SSiC (Q1)
    配套环:碳化硅SSiC (Q1)，浸锑碳石墨(乙)
    二级密封:
    三元乙丙橡胶(东)、FKM(五)、FFKM(钾)
    弹簧:C-276 (M5)
    金属零件:CrNiMo钢316 (G)或同等品。
    根据要求提供可选材料。

    标准和批准

    • API 682第3版。猫。1 /国际标准化组织21049
    • API 682第4版。猫。1
