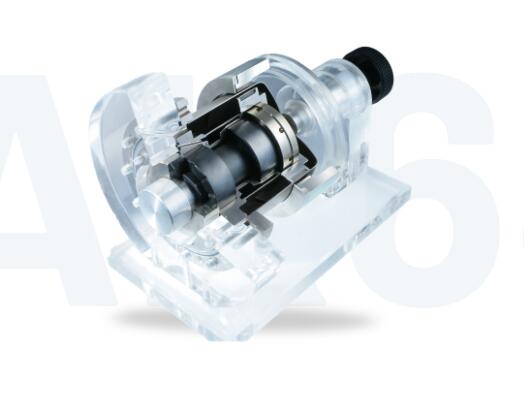

    MAK685
    项目 描述
    1 耦合
    1.1 内齿轮
    1.2 外转子
    2 能
    3 轴承组件
    3.1 径向轴颈轴承
    3.2 轴向滑动轴承
    3.3 轴向滑动轴承
    3.4 轴套
    4 HSH带帽螺钉

    MAK685

    特征

    磁力联轴器(MAK)是泵和搅拌器的密封解决方案。危险或珍贵的介质在封闭的系统回路中保持隔离。

    优势

    • 应用的磁性耦合。至美国石油学会685(类似于美国石油学会610)
    • 密封的
    • 扭矩传递元件不接触
    • 无需维护
    • 哈氏合金罐可用
    • 高效率可以任选
    • 包括产品润滑滑动轴承

    工作范围

    轴直径:d =...40毫米(1，57英寸)
    压力:p = 40巴(580 PSI)
    温度:t =-40℃...+250摄氏度(-40华氏度...+482℉(SmCo)，
    +120摄氏度(+248华氏度)(钕铁硼)
    速度:n = 3，600分钟-1
    耐化学性:pH 0 … 14
    粘度:0.3 … 5，000毫帕(碳化硅)
    扭矩:434牛米
    固体:最大。0.1毫米；麦克斯。5重量%;最大晶粒硬度。700高压

    材料

    滑动面:碳化硅碳化硅(Q1)，
    碳硅浸渍碳化硅碳硅(Q3)，
    碳石墨树脂浸渍(二)
    磁铁:钐钴(MA3)，
    钕铁硼(MA8)
    金属零件:铬镍钼钢1.4571 (G)，铬镍钼钢1.4462 (G1)，哈氏合金C-4 2.4610 (M)

    标准和批准

    • API 685

    功能描述

    从驱动轴到产品浸湿的输出轴的动力传输通过磁铁无接触进行。两个旋转部件之间是用螺栓固定在容器上的罐子。

    笔记

    不同的变体可满足特定的要求:

    • 高温变体
    • 高压罐
    • 聚醚醚酮碳纤维罐
