    • Espey WD200/500

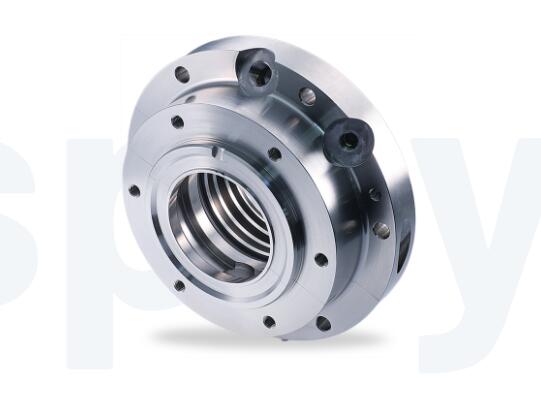

    Espey WD200/500
    项目 描述
    1 扁平密封
    2 外壳，两件式
    3a 密封环WD 200
    3b 密封环WD 500
    4a 拉簧WD 200
    4b 拉簧WD 500
    5a 棘爪WD 200
    5b 棘爪WD 500

    Espey WD200/500

    特征

    • 多部件密封环，在工艺侧径向切割，与大气侧的气密接头重叠(调整)
    • 分体式房屋设计
    • 最低可能操作间隙-最低泄漏
    • 空运行
    • 自调节密封圈
    • 密封圈承受径向轴运动
    • 补偿轴向轴运动
    • 轴向安装长度短
    • 轴上没有安装密封部件，因此没有额外的轴振动

    优势

    • 通过分体式外壳设计易于安装(无需拆卸轴)
    • 长期运行时间
    • 可维护性
    • 分段密封环便于更换

    工作范围

    轴直径:
    d = 45...340毫米(1.77”…13.89”)
    工作压力:p =真空...3巴(44 PSI) abs。(取决于圆周速度)
    工作温度:t =-120℃...碳的温度为+500℃(-184℃…+932℃)，
    -120摄氏度...聚四氟乙烯化合物的温度为+150℃(-184℃…+302℃)
    滑动速度:
    vg =最大。40米/秒(131英尺/秒)
    径向间隙:2.5至5.0毫米(0.1英寸至0.2英寸)
    轴向运动:理论上无限制
    推荐的防磨装置:%3E58 HRC

    材料

    密封圈:碳，聚四氟乙烯化合物
    外壳:1.4021、1.4571、哈氏合金、钛、因科镍合金等
    拉伸弹簧/制动器:1.4571，哈氏合金，钛，因科镍合金

    标准和批准

    • 食品及药物管理局


    产品变体

    Espey WD200/500-WD1S1
    带有阻挡气体端口。这种布置保证了集中的阻挡气流流向工艺侧，并防止气体、固体和薄雾进入密封区域。此外，向外部的泄漏也减少了。
    Espey WD200/500-WD1S2
    带有阻挡气体端口。这种布置保证了集中的阻挡气流流向工艺侧，并防止气体、固体和薄雾进入密封区域。此外，向外部的泄漏也减少了。
    Espey WD200/500-WD1S3
    带有阻挡气体端口。这种布置保证了集中的阻挡气流流向工艺侧，并防止气体、固体和薄雾进入密封区域。此外，向外部的泄漏也减少了。
    Espey WD 200/500-WD1S2A1
    带有阻挡气体端口和再循环。这种布置保证了集中的阻挡气流流向工艺侧，并防止气体、固体和薄雾进入密封区域。此外，泄漏到外部的气体减少，残余气体和冷凝物
