ZY旋风分离器
ZY旋风分离器
特征
ZY系列(如图所示:ZY62)有三个基本版本:
ZY61:带有由弹性体或陶瓷制成的可更换插件的旋风分离器
ZY62:旋风分离器的铸造版本
ZY203:用于高流速和高压的旋风分离器
根据美国石油学会682 /国际标准化组织21049进行循环:计划31,空气污染指数计划41
ZY61:带有由弹性体或陶瓷制成的可更换插件的旋风分离器
ZY62:旋风分离器的铸造版本
ZY203:用于高流速和高压的旋风分离器
根据美国石油学会682 /国际标准化组织21049进行循环:计划31,空气污染指数计划41
优势
- 污染物自动输送到泵的吸嘴:免维护运行模式，保证可靠性
- 过滤效率高
- 产品种类繁多，为各种应用提供最佳解决方案
- ZY203:工作压力高达200巴
- ZY61、ZY203可选，块状设计，集成法兰连接:紧凑设计，空间要求低
推荐应用
- 水和废水技术
- 石化工业
- 化学工业
- 石油和天然气工业
- 精炼技术
功能描述
ZY系列旋风分离器主要用于清洁含有污垢和固体的含水液体(如污水、污泥或管道泵的循环系统)。当固体的比重比载液的比重高得多时(美国石油学会682第4版推荐:至少两倍)，当压差在允许的压力范围内(最小)尽可能大时，可以达到最佳的过滤效率。1.7巴，符合美国石油学会682)。介质的粘度也是一个需要考虑的因素。
产品变体
| 描述 | 插入 | 许用压力1) | 允许温度1) |
过程 连接 |
连接尺寸 |
住房/ 涉及 |
o型圈 |
|---|---|---|---|---|---|---|---|
| ZY61 | 陶器的 |
64巴 (928磅/平方英寸) |
125摄氏度 (257华氏度) |
《不扩散条约》， 凸缘 |
1/2 " | 1.4571 | 氟橡胶 |
| ZY61 | 弹性体 |
64巴 (928磅/平方英寸) |
60摄氏度 (140华氏度) |
《不扩散条约》， 凸缘 |
1/2 " | 1.4571 | 氟橡胶 |
|
ZY61 块状设计 |
陶器的 |
42巴 (609磅/平方英寸) |
93摄氏度 (华氏199度) |
凸缘 | 1/2英寸、3/4英寸 | 1.4462 | 氟橡胶 |
| ZY62 |
64巴 (928磅/平方英寸) |
125摄氏度 (257华氏度) |
《不扩散条约》， 凸缘 |
1/2英寸、3/4英寸 | 1.4408 | 氟橡胶 | |
| ZY203 |
200巴 (2，901磅/平方英寸) |
125摄氏度 (257华氏度) |
《不扩散条约》， 凸缘 |
3/4 "，1 " | 1.4571 | 氟橡胶 | |
|
ZY203 块状设计 |
233巴 (3，379磅/平方英寸) |
50摄氏度 (122华氏度) |
凸缘 | 3/4 " | 1.4404 | 氟橡胶 |
应要求提供其他设计。
1)最大值。值取决于版本。

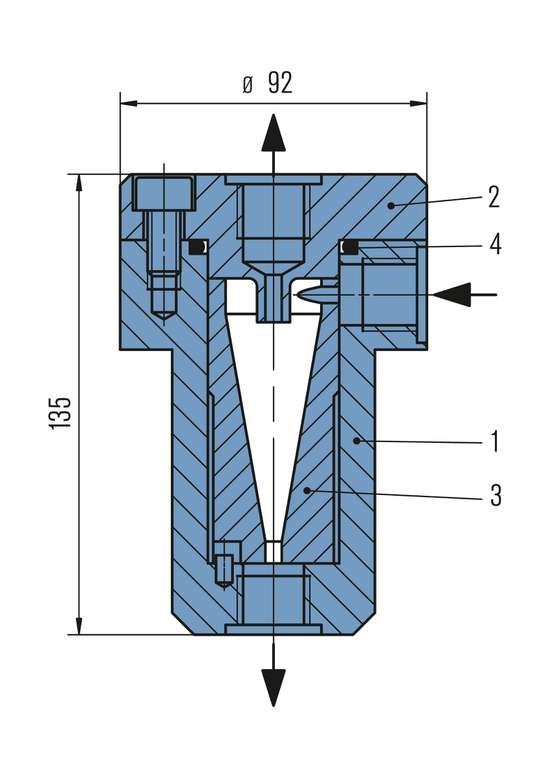

ZY61
| 项目 | 描述 |
| 1 | 房屋 |
| 2 | 涉及 |
| 3 | 插入 |
| 4 | o型圈 |

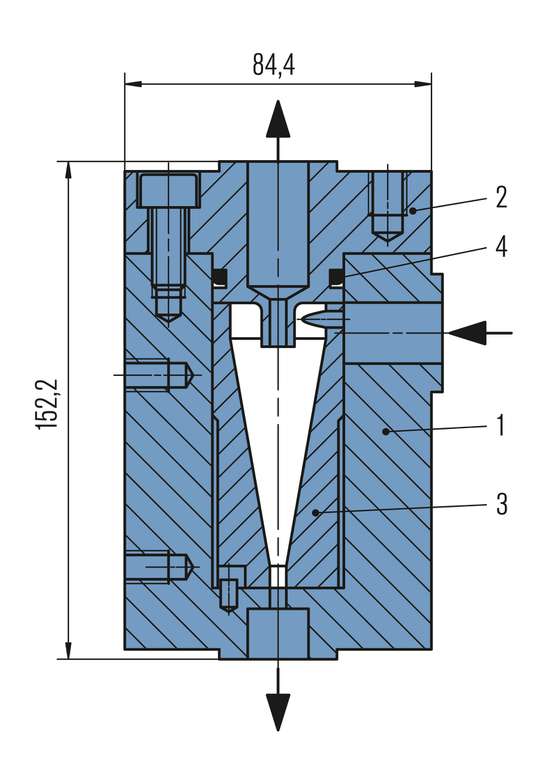

ZY61S
块状设计，集成法兰
块状设计，集成法兰
| 项目 | 描述 |
| 1 | 房屋 |
| 2 | 涉及 |
| 3 | 插入 |
| 4 | o型圈 |

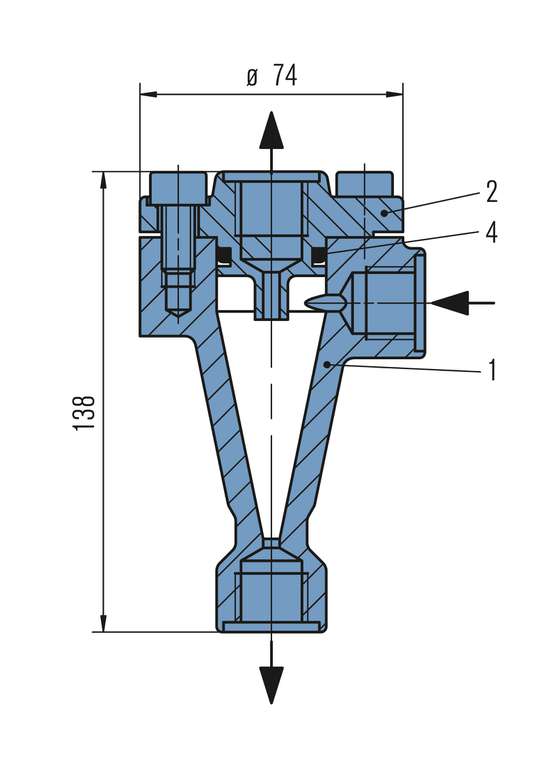

ZY62
| 项目 | 描述 |
| 1 | 房屋 |
| 2 | 涉及 |
| 4 | o型圈 |

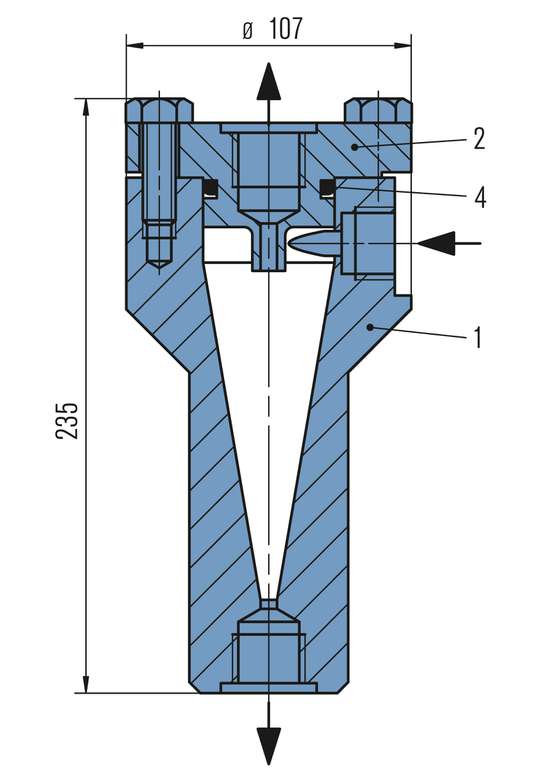

ZY203
| 项目 | 描述 |
| 1 | 房屋 |
| 2 | 涉及 |
| 4 | o型圈 |
ZY203带法兰连接

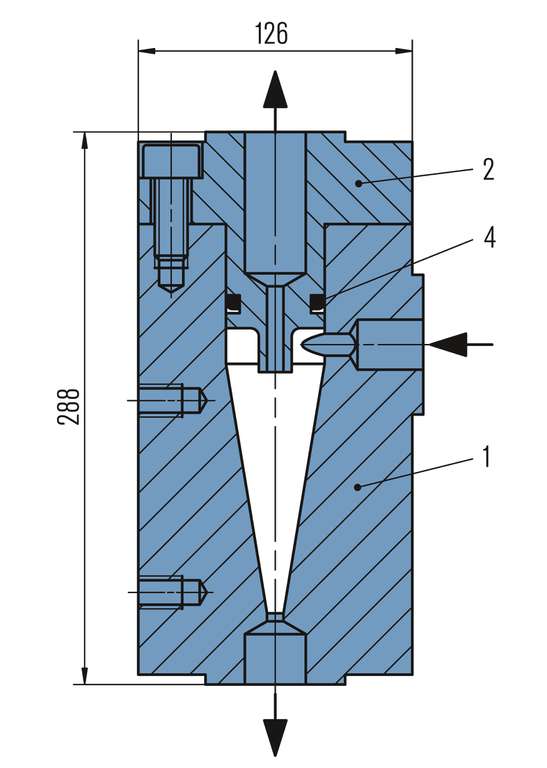

ZY203S
集成法兰的块状设计
集成法兰的块状设计
| 项目 | 描述 |
| 1 | 房屋 |
| 2 | 涉及 |
| 4 | o型圈 |
