    WEL2000

    WEL2000

    特征

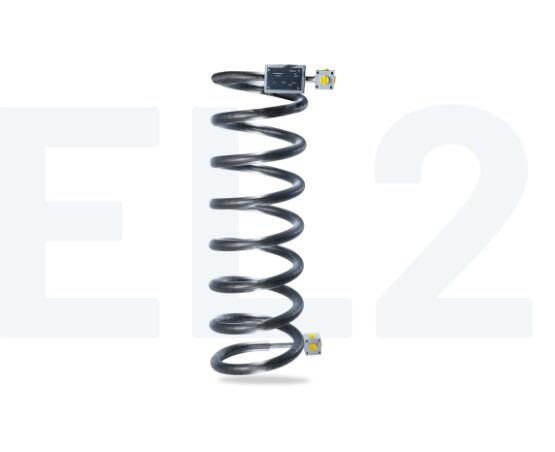

    WEL2000系列热交换器(如图所示:WEL2001/A040)用于冷却密封供应回路中的工艺/隔离流体。热交换器由螺旋形激光焊接翅片管制成。冷却介质是环境空气。WEL2000系列有三种不同的基本版本可供选择，与阀门、底座和其他系统部件一起完全组装供应。

    根据美国石油学会682 /国际标准化组织21049进行循环:计划21,计划22,计划23,计划41

    优势

    • 翅片垂直于风向的螺旋翅片管设计:高冷却能力的解决方案
    • 无间隙焊接翅片管，保证最佳能量传输
    • 通用:高品质1.4571不锈钢翅片管设计
    • 冬季冷却水管道不需要冷却水连接或加热

    标准和批准

    • PED 2014/68/欧盟(根据欧盟压力设备指令进行设计和生产)
    • 美国机械工程师学会第八分会。1(计算)

    笔记

    WEL热交换器应该安装在室内通风良好的地方，或者理想情况下，安装在室外。垂直安装至关重要。


    产品变体

    指定 WEL2001/A040 WEL2001/A010 WEL2002/A003 WEL6010A4A001-D0 WEL6020A4A001-D0 WEL6040A4A001-D0
    API 682第4版
    版本兼容性     		■ ■ ■
    设计规范 PED 2014/68/欧盟 PED 2014/68/欧盟 PED 2014/68/欧盟 美国机械工程师学会第八分会。13) 美国机械工程师学会第八分会。13) 美国机械工程师学会第八分会。13)
    翅片管数量 1 2翅片
    开关管
    并行的     		2翅片
    开关管
    平行地，
    双倍长度     		1 2翅片
    开关管
    并行的     		2翅片
    开关管
    平行地，
    双倍长度
    过程连接 G1/2 " G1/2 " G1/2 " 法兰3/4”，
    600磅     		法兰3/4”，
    600磅     		法兰3/4”，
    600磅
    排水/通风 G1/2 " G1/2 " G1/2 " 法兰1/2”，
    600磅     		法兰1/2”，
    600磅     		法兰1/2”，
    600磅
    许用压力1) 110巴
    (1，595磅/平方英寸)     		110巴
    (1，595磅/平方英寸)     		110巴
    (1，595磅/平方英寸)     		44巴
    (638磅/平方英寸)     		44巴
    (638磅/平方英寸)     		44巴
    (638磅/平方英寸)
    允许温度1) 200摄氏度
    (392华氏度)     		200摄氏度
    (392华氏度)     		200摄氏度
    (392华氏度)     		-29…+260℃
    (-20华氏度… +500华氏度)     		-29…+260℃
    (-20华氏度… +500华氏度)     		-29…+260℃
    (-20华氏度… +500华氏度)
    体积(升) 1.7 3.4 6.8 1.2 2.4 4.8
    接触零件
    中等     		1.4571 1.4571 1.4571 316/316L 316/316L 316/316L

    根据要求提供其他版本。
    1)这些值基于强度计算。
    2)带螺纹连接G1/2”的版本可供选择。
    3)基于美国机械工程师学会第八届会议设计资料的计算。1
    4)冷却性能取决于可用的流体、它们的温度和流速。请联系EagleBurgmann，专业选择正确的热交换器。



    WEL2001/A010
    两根翅片管并联。

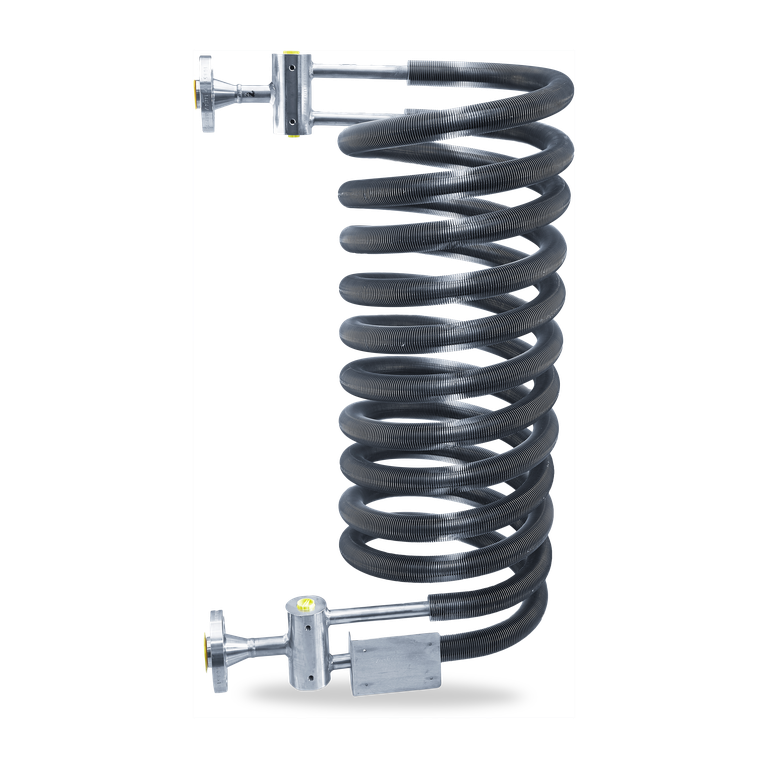

    WEL6020A4A001-D0
    冷却器符合美国石油学会682第4版。
    WEL2002/A003
    两根翅片管平
