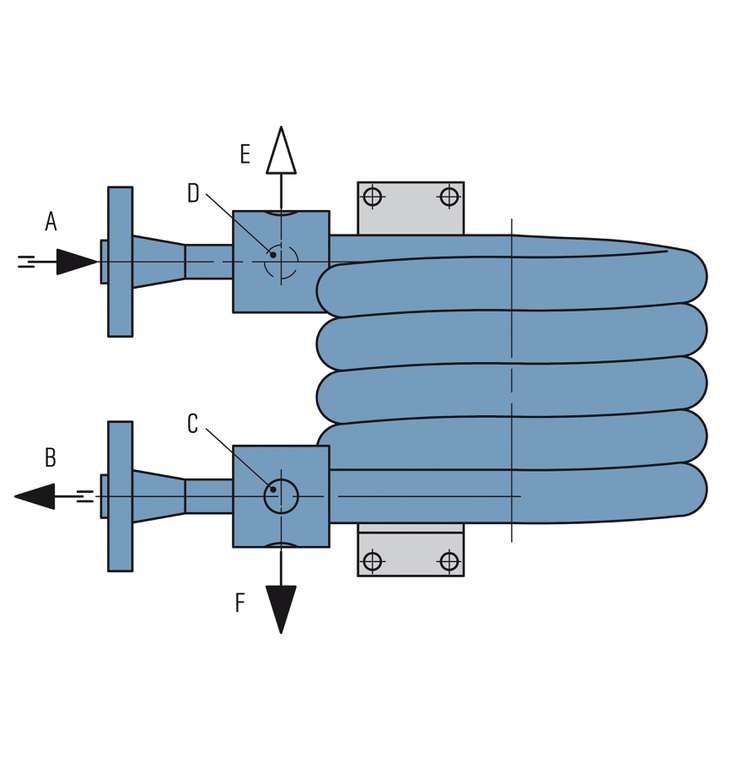

来自机械密封
机械密封
冷却水输入
冷却水流出
排气孔
排水
来自机械密封
机械密封
冷却水输入
冷却水流出
排气孔
排水

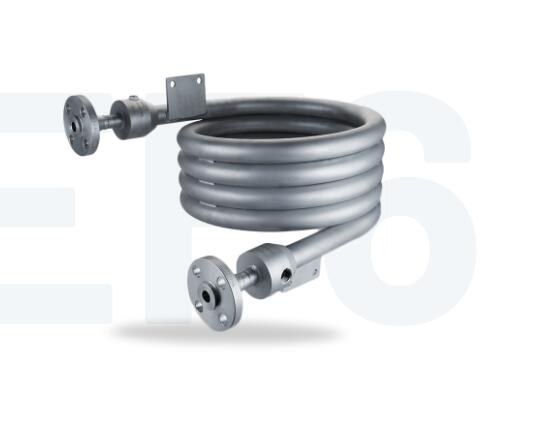

WEF6
水冷却器
特征
WEF6系列热交换器用于冷却密封供应回路中的工艺/隔离流体。WEF6热交换器完全符合美国石油学会682第四版的规定。过程/屏障介质被引导通过管道，冷却介质被引导通过外壳。
确保工艺/屏障介质侧以及冷却水侧的通风和排水。此外，热交换器还可以与机械密封供应管线中的温度仪表结合使用(根据美国石油学会682第4版，这是可选的)。
确保工艺/屏障介质侧以及冷却水侧的通风和排水。此外，热交换器还可以与机械密封供应管线中的温度仪表结合使用(根据美国石油学会682第4版，这是可选的)。
优势
-
高达65巴/260℃的工作极限
(943磅/平方英寸/ 500华氏度)(管侧):
适用于各种操作 - 冷却水和工艺侧可以完全排出
- 工艺侧无缝管道
- 冷却器内部无焊接的特殊设计
- 创新的冷却器设计提高了冷却水速度
- 不锈钢316/316L:高抗腐蚀性介质
标准和批准
- PED 2014/68/欧盟(根据欧盟压力设备指令进行设计和生产)
- 美国机械工程师学会第八分会。1种可能(见注释)
- API 682第4版
推荐应用
- 精炼技术
- 石油和天然气工业
- 石化工业
- 化学工业
- 发电厂技术
笔记
根据欧盟压力设备指令PED 2014/68/EU进行设计和生产。
设计、计算和生产控制。至美国机械工程师学会第八分会。1
(冷却器不符合美国机械工程师协会的印章要求，管道%3C6”)
清洁:
工艺/屏障介质侧和冷却水侧:用合适的溶剂冲洗。
设计、计算和生产控制。至美国机械工程师学会第八分会。1
(冷却器不符合美国机械工程师协会的印章要求，管道%3C6”)
清洁:
工艺/屏障介质侧和冷却水侧:用合适的溶剂冲洗。
产品变体
| 指定 | WEF6100A4 | WEF6101A4 | WEF6000A4 | WEF6001A4 | ||||
|---|---|---|---|---|---|---|---|---|
| 设计规范 | 美国机械工程师学会第八分会。1 | PED 2014/68/欧盟 | 美国机械工程师学会第八分会。1 | PED 2014/68/欧盟 | ||||
| 管 | 壳 | 管 | 壳 | 管 | 壳 | 管 | 壳 | |
| 过程连接 |
法兰3/4”， 600磅 |
《不扩散条约》3/4 " |
法兰3/4”， 600磅 |
《不扩散条约》3/4 " |
法兰3/4”， 600磅 |
法兰3/4”， 300磅 |
法兰3/4”， 600磅 |
法兰3/4”， 300磅 |
| 排水/通风连接 | 《不扩散条约》1/2 " | 《不扩散条约》1/2 " | 《不扩散条约》1/2 " | 《不扩散条约》1/2 " | ||||
| 许用压力1) |
65巴 (943磅/平方英寸) |
25巴 (362磅/平方英寸) |
65巴 (943磅/平方英寸) |
25巴 (362磅/平方英寸) |
65巴 (943磅/平方英寸) |
25巴 (362磅/平方英寸) |
65巴 (943磅/平方英寸) |
25巴 (362磅/平方英寸) |
|
允许温度 冷却水侧(壳侧)1) |
-29℃…+ 150℃ (-20华氏度… +302华氏度) |
-29℃…+ 150℃ (-20华氏度… +302华氏度) |
-29℃…+ 150℃ (-20华氏度… +302华氏度) |
-29℃…+ 150℃ (-20华氏度… +302华氏度) |
||||
|
允许温度 过程/屏障介质侧(管道侧)1) |
-29℃…+ 260℃ (-20华氏度… +500华氏度) |
-29℃…+ 260℃ (-20华氏度… +500华氏度) |
-29℃…+ 260℃ (-20华氏度… +500华氏度) |
-29℃…+ 260℃ (-20华氏度… +500华氏度) |
||||
| 冷却能力(千瓦)2) | 10 | 10 | 10 | 10 | ||||
| 冷却能力(千瓦)3) | 3 | 3 | 3 | 3 | ||||
| 所需冷却水量(m /h) | 0.6 | 0.6 | 0.6 | 0.6 | ||||
| 金属零件 | 316/316L | 316/316L | 316/316L | 316/316L | ||||
根据要求提供其他版本。
1)标准设计数据，根据要求扩展压力/温度额定值。
2)屏障/缓冲液水温度为60℃的指南–冷却水温度为20℃
3)屏障/缓冲液油60℃的指南–冷却水20℃
