    WED
    连接
    N2 冷却水输出
    N1 冷却水输入
    N4 过程/屏障介质输出
    N3 过程/屏障介质输入
    N7/N8 工艺/屏障电路通风口
    N5 冷却回路通风口
    N6 冷却水排放

    WED

    特征

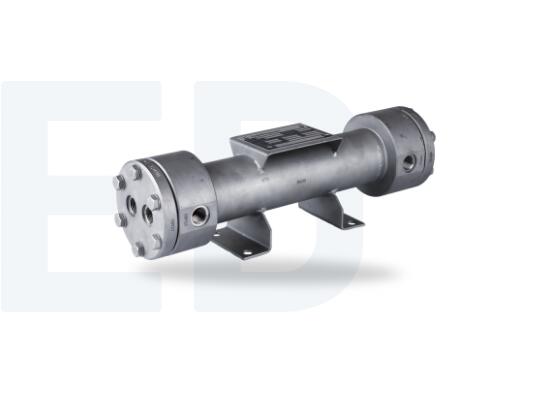

    WED系列热交换器用于冷却密封供应回路中的过程/隔离流体。设计为带有集成导向板的管式热交换器，过程/屏障介质通过管道导向，冷却介质通过管道导向。

    基于美国石油学会682 /国际标准化组织21 049的循环:计划21,计划22,计划23,计划41

    优势

    • 管式热交换器设计有集成的导向板，冷却能力非常高效，但尺寸非常紧凑
    • 冷却能力高达36千瓦*
    • 通用:与介质接触的零件由1.4571制成
    • 它可以垂直或水平安装
    • 热交换器可以拆卸:易于清洁

    标准和批准

    • PED 2014/68/欧盟(根据欧盟压力设备指令进行设计和生产)
    • 美国机械工程师学会第八分会。1(设计、计算和生产)

    笔记

    清洁:
    冷却水侧:可在移除盖子后进行机械清洁。
    工艺/隔离介质侧:用合适的溶剂冲洗。


    产品变体

    指定 WED2130/A100 WED3110/A100 WED3050/A001-00
    管 壳 管 壳 管 壳
    设计规范 PED 2014/68/欧盟 PED 2014/68/欧盟 PED 2014/68/欧盟
    许用压力1) 25巴
    (363磅/平方英寸)     		130巴
    (1，885磅/平方英寸)     		25巴
    (363磅/平方英寸)     		110巴
    (1，595磅/平方英寸)     		16巴
    (232磅/平方英寸)     		50巴
    (725磅/平方英寸)
    允许温度1) 150摄氏度(302华氏度) 150摄氏度(302华氏度) 300摄氏度(572华氏度)
    体积(升) 0.23 1.4 0.75 1.8 0.75 1，8
    冷却表面(m2) 0.2 0.5 0.5
    冷却能力(千瓦)2) 6 36 36
    净重(大约。) 14千克(31磅) 24千克(53磅) 24千克(53磅)
    金属零件 1.4571 1.4571 1.4571
    o型圈 氟橡胶 氟橡胶
    垫圈 聚四氟乙烯 聚四氟乙烯 Statotherm / Novaphit
    螺丝 不锈钢A4-70 不锈钢A4-70 不锈钢A4-70

    根据要求提供其他版本。

    1)这些值基于强度计算。
    2)冷却性能取决于可用的流体、它们的温度和流速。请联系EagleBurgmann，专业选择正确的热交换器。
