    WE6
    项目 描述
    A 冷却回路通风口
    B 隔离介质输入
    C 隔离介质输出
    D 冷却水输入
    E 冷却水输出
    F 冷却回路排放

    WE6

    特征

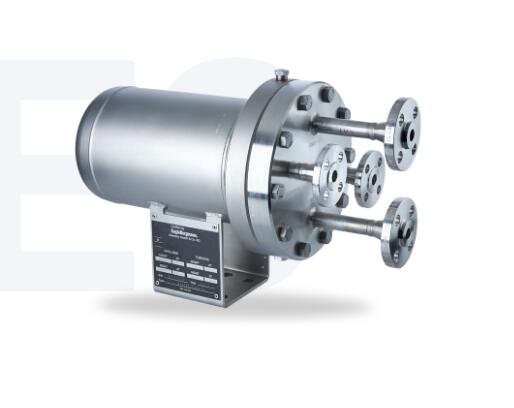

    WE6系列热交换器用于冷却密封供应回路中的过程/隔离流体。我们的热交换器有两种标准尺寸，符合美国石油学会682标准。过程/屏障介质被引导通过管道，冷却介质被引导通过外壳。

    对于冷却水侧的简单排水或通风，热交换器也可以配备通风/排水球阀。此外，热交换器还可以与机械密封供应管线中的温度仪表结合使用(根据美国石油学会682标准是可选的)。

    根据美国石油学会682 /国际标准化组织21049进行循环:计划21,计划22,计划23,计划41

    优势

    • 工作极限高达45巴/ 260摄氏度(管侧):适用于各种苛刻的工作条件。
    • 热交换器可以拆卸:为了优化和简单地清洗管道
    • 冷却水侧和工艺侧可以完全排气和排水
    • 1.4404不锈钢:高抗腐蚀性流体

    标准和批准

    • PED 2014/68/欧盟(根据欧盟压力设备指令进行设计和生产)
    • 美国机械工程师学会第八分会。1(设计、计算和生产)

    笔记

    清洁:
    冷却水侧:移除外壳后，可以机械清洁管道周围的区域。
    工艺/隔离介质侧:用合适的溶剂冲洗。


    产品变体

    指定 WE6055/A008-D0 WE6055/A009-D0 WE6055/A010-D0
    管 壳 管 壳 管 壳
    设计规范 美国机械工程师学会第八分会。1 美国机械工程师学会第八分会。1 美国机械工程师学会第八分会。1
    过程连接 法兰3/4”，
    600磅     		3/4英寸《不扩散条约》 法兰3/4”，
    600磅     		法兰3/4”，
    150磅(螺纹)     		法兰3/4”，
    600磅     		法兰3/4”，
    150磅(焊接)
    许用压力1) 55巴
    (798磅/平方英寸)     		15巴
    (217磅/平方英寸)     		55巴
    (798磅/平方英寸)     		15巴
    (217磅/平方英寸)     		55巴
    (798磅/平方英寸)     		15巴
    (217磅/平方英寸)
    允许温度1) -29...+260℃
    (-20...+500华氏度)     		-29...+260℃
    (-20...+500华氏度)     		-29...+260℃
    (-20...+500华氏度)     		-29...+260℃
    (-20...+500华氏度)     		-29...+260℃
    (-20...+500华氏度)     		-29...+260℃
    (-20...+500华氏度)
    冷却能力(千瓦)2) 6.0 6.0 6.0
    金属零件 316/316L 316/316L 316/316L
    o型圈 氟橡胶 氟橡胶 氟橡胶
    螺丝 不锈钢
    SA-193 B8M2     		不锈钢
    SA-193 B8M2     		不锈钢
    SA-193 B8M2

    1)要求的其他操作条件。
    2)冷却性能取决于可用的流体、它们的温度和流速。请联系EagleBurgmann，专业选择正确的热交换器。
