    TS5000

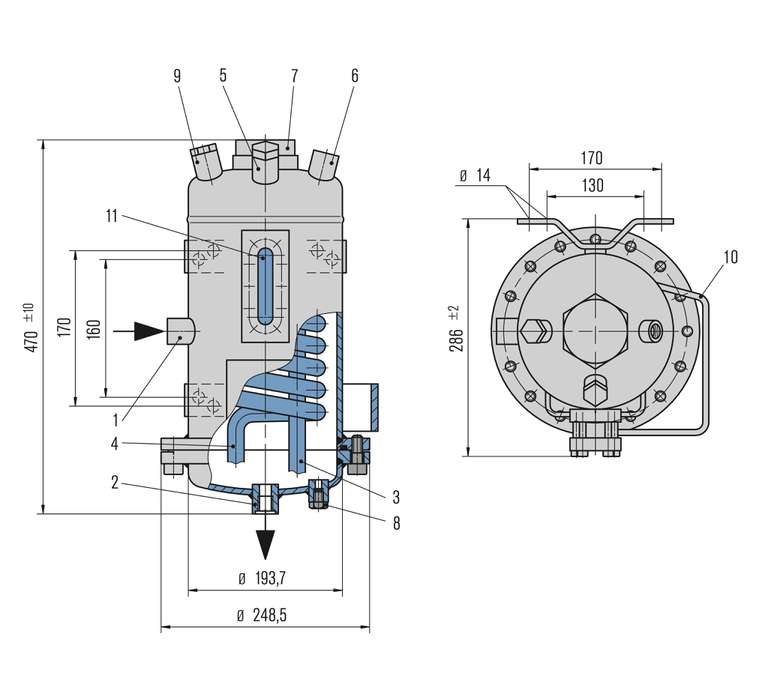

    项目 描述
    1 缓冲液/隔离液输入(G1/2”)
    2 缓冲液/隔离液输出(G1/2”)
    3 冷却水输入(G1/2”)
    4 冷却水输出(G1/2”)
    5 用插头填充连接(G1/2”)
    6 压力气体连接(G1/2”)
    7 液位开关或液位指示器(G2”)的连接
    8 再填充装置的连接(G1/8”)
    9 安全阀、火炬等的通用连接(G1/2英寸)。)
    10 用于再填充单元的支架
    11 视镜

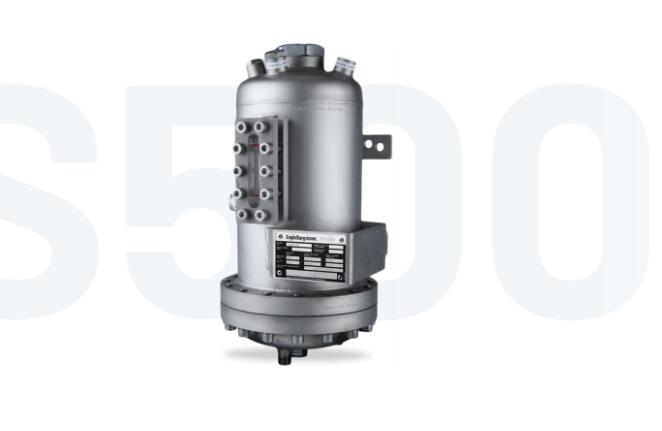

    TS5000

    特征

    通过无间隙执行的EagleBurgmann TS5000热虹吸系统，可以为双密封和串联机械密封提供缓冲/隔离液，适用于各种应用。该系列被设计为带液位监控视镜和冷却盘管的法兰型。作为标准配置，终端服务船配备了所有必要的系统连接和支架。

    基于美国石油学会682 /国际标准化组织21049的循环:计划52,计划53A

    优势

    • 容器可以拆卸:为了优化和简单地清洁容器内部
    • 适用于各种操作条件:温度高达30巴/ 200摄氏度
    • 带凹垫的插座:螺纹密封剂不会污染电路
    • 由1.4571不锈钢/硼硅酸盐玻璃制成的容器:适用于通用应用

    标准和批准

    • PED 2014/68/欧盟(根据欧盟压力设备指令进行设计和生产)

    功能描述

    运输系统执行双重密封操作的缓冲/屏障系统的所有基本功能:
    • 为了给缓冲室加压
    • 泄漏补偿
    • 缓冲/屏障流体通过热虹吸效应或强制循环系统循环
    • 冷却密封
    • 选择性吸收产品泄漏并防止干运转(串联布置)

    使用压缩空气或氮气进行加压。

    笔记

    模块化系统允许TS5000容器与多种系统组件相结合，例如液位开关、循环泵、手动再灌注泵、温度计、底座等。


    产品变体

    指定 TS5000
    设计规范 PED 2014/68/欧盟
    集成冷却盘管 ■
    容积，容器(升) 10
    体积，试管(升) 0.5
    许用压力1) 30巴(435磅/平方英寸)
    允许温度1) -60℃...+200℃
    (-76华氏度...+392华氏度)
    工作容积，最大-最小(升) 1.8
    冷却能力-
    无冷却水(千瓦)2)     		0.5
    冷却能力-
    自然循环(千瓦)2)     		1.5
    冷却能力-
    强制循环(千瓦)2)     		4.0
    金属零件 1.4571
    视镜 反射硼硅酸盐
    印章 聚四氟乙烯

    根据要求提供其他版本。

    1)设计数据，允许的工作值取决于实际使用条件。
    2)冷却性能取决于可用的流体、它们的温度和流速。请联系EagleBurgmann，专业选择正确的热交换器。
