    TS3016
    项目 描述
    N1 缓冲液/隔离液输入，G1/2”
    N2 缓冲液/隔离液输出，G1/2”
    N3 冷却水输入，管道15 x 1.5毫米
    N4 冷却水输出，管道15 x 1.5毫米
    N5 水平开关，G 2”
    N6 辅助部件，G1/2”
    N7 辅助部件，G1/2”
    N8 填充连接，G1/2 "
    N9 G1排水管/2 "

    TS3016

    特征

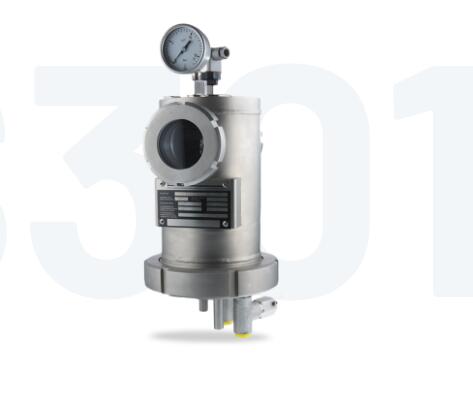

    EagleBurgmann TS3016热虹吸系统提供了一种简单快捷的清洁容器内部的方法。为此，它设计为易于拆卸。因此，应使用快速释放接头将压力气体连接到容器上。模块化系统允许TS3016船舶与广泛的系统组件相结合。

    基于美国石油学会682 /国际标准化组织21049的循环:计划52,计划53A

    优势

    • 容器可以拆卸:为了优化和简单地清洁容器内部
    • 创新设计:船舶设计用于快速简单的拆卸
    • 安装在相对两侧的两个观察镜能够实现最佳的液位读数
    • 管道系统和密封件无需拆卸即可冲洗
    • 模块化系统:可与多种系统组件相结合

    标准和批准

    • PED 2014/68/欧盟(根据欧盟压力设备指令进行设计和生产)

    功能描述

    TS系统执行双密封操作缓冲系统的所有基本功能:
    • 为了给隔离室加压
    • 泄漏补偿
    • 缓冲/屏障流体通过热虹吸效应或强制循环系统循环
    • 冷却密封
    • 选择性吸收产品泄漏并防止干运转(串联布置)

    使用压缩空气或氮气进行加压。

    笔记

    清洁:要清洁容器内部，只需打开联管螺母，断开气体供应和液位开关，然后提起容器外壳。无需拆除密封件和冷却器连接或底座。


    产品变体

    指定 TS3016
    设计规范 PED 2014/68/欧盟
    集成冷却盘管 ■
    容积，容器(升) 4
    体积，试管(升) 0.4
    许用压力1) 16巴
    (232磅/平方英寸)
    允许温度1) 150摄氏度
    (302华氏度)
    工作容积，最大-最小(升) 1.1
    冷却能力-
    自然循环(千瓦)2)     		1.0
    冷却能力-
    强制循环(千瓦)2)     		2.0
    金属零件 1.4404
    视镜 圆形硼硅酸盐
    印章 聚四氟乙烯
    附加焊接材料 1.4576 / 1.4430
    净重(大约。) 12公斤
    (26.5磅)

    1)设计数据，允许的工作值取决于实际使用条件。
    2)冷却性能取决于可用的流体、它们的温度和流速。请联系EagleBurgmann，专业选择正确的热交换器。
