    TS2000
    项目 描述
    1 缓冲液/隔离液输入(G1/2”)
    2 缓冲液/隔离液输出(G1/2”)
    3 冷却水输入(G1/2”)
    4 冷却水输出(G1/2”)
    5 用插头填充连接(G1/2”)
    6 压力气体连接(G1/2”)
    7 液位开关或液位指示器(G2”)的连接
    8 再填充装置的连接(G1/8”)
    9 安全阀、火炬等的通用连接(G1/2英寸)。)
    10 用于再填充单元的支架
    11 视镜

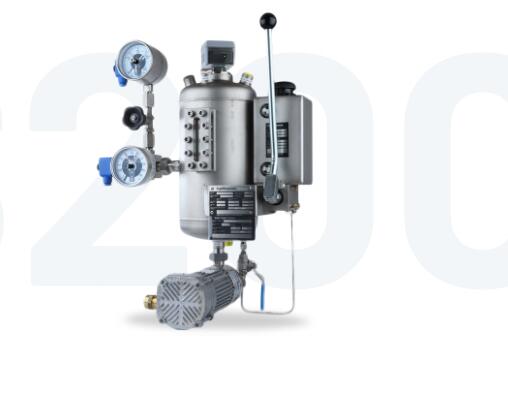

    TS2000

    特征

    利用EagleBurgmann TS2000热虹吸系统，可以为双机械密封和串联机械密封提供缓冲液/隔离液，用于广泛的应用。该系列有两种不同的压力等级，带碟形封头、液位监控观察镜和冷却盘管或不带冷却盘管。作为标准配置，终端服务船配备了所有必要的系统连接和支架。模块化系统允许将TS2000容器与多种系统组件相结合，如液位开关、循环泵、手动再灌注泵、温度计、底座等。

    基于美国石油学会682 /国际标准化组织21 049的循环:计划52,计划53A

    优势

    • 模块化系统:可与多种系统组件相结合
    • 由1.4571不锈钢/硼硅酸盐玻璃制成的容器:适用于通用应用
    • 带或不带冷却盘管
    • 带凹垫的插座:螺纹密封剂不会污染电路

    标准和批准

    • PED 2014/68/欧盟(根据欧盟压力设备指令进行设计和生产)
    • 美国机械工程师学会第八分会。1(设计、计算和生产)
    • 应要求，SELO交通大学

    功能描述

    运输系统执行双重密封操作的缓冲/屏障系统的所有基本功能:
    • 为了给缓冲室加压
    • 泄漏补偿
    • 缓冲/屏障流体通过热虹吸效应或外部循环系统循环
    • 冷却密封
    • 选择性吸收产品泄漏并防止干运转(串联布置)
    使用压缩空气或氮气进行加压。

    根据美国石油学会682 /国际标准化组织21 049:计划52，计划53A进行循环


    产品变体

    指定 TS2000-00 TS2001-00 TS2063/A002 TS2063/A001 TS2000/C104 TS2000/C105 TS2000/C107 TS2000/C200
    设计规范 PED 2014/68/欧盟 PED 2014/68/欧盟 PED 2014/68/欧盟 PED 2014/68/欧盟 美国机械工程师学会第八届会议，第1分册
    没有美国邮票     		美国机械工程师学会第八届会议，第1分册
    没有美国邮票     		美国机械工程师学会第八届会议，第1分册
    带U形印章     		PED / EN13445
    集成冷却盘管 ■ ■ ■ ■ ■ ■
    容积，容器(升) 9 9 9 9 12 12 12 9
    体积，试管(升) 0.5 0.5 0.5 0.5 0.5 5.5
    许用压力1) 30巴
    (435磅/平方英寸)     		30巴
    (435磅/平方英寸)     		63巴
    (914磅/平方英寸)     		63巴
    (914磅/平方英寸)     		20巴
    (290磅/平方英寸)     		45巴
    (653磅/平方英寸)     		45巴
    (653磅/平方英寸)     		30巴
    (435磅/平方英寸)
    允许温度1) -60...+200℃
    (-76...+392华氏度)     		-60...+200℃
    (-76...+392华氏度)     		-60...+200℃
    (-76...+392华氏度)     		-60...+200℃
    (-76...+392华氏度)     		-29...+150℃
    (-20...+302华氏度)     		-29...+200℃
    (-20...+392华氏度)     		-29...+200℃
    (-20...+392华氏度)     		-60...+200℃
    (-76...+392华氏度)
    工作容积，
    最大-最小(升)     		1.8 1.8 1.8 1.8 2.1 1.9 1.9 1.8
    冷却能力-
    无冷却水(千瓦)2)     		0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
    冷却能力-
    自然循环(千瓦)2)     		1.5 1.5 1.5 1.5 1.5 1.5
    冷却能力-
    强制循环(千瓦)2)     		4.0 4.0 4.0 4.0 4.0 4.0
    金属零件 1.4571 1.4571 1.4571 1.4571 acc。美国机械工程师协会
    第二节材料     		acc。美国机械工程师协会
    第二节材料     		acc。美国机械工程师协会
    第二节材料     		1.4571
    视镜 反射的
    硼硅酸盐     		反射的
    硼硅酸盐     		反射的
    硼硅酸盐     		反射的
    硼硅酸盐     		反射的
    硼硅酸盐     		反射的
    硼硅酸盐     		反射的
    硼硅酸盐     		反射的
    硼硅酸盐
    印章 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯
    净重(大约。) 15.5千克
    (34磅)     		12.5千克
    (28磅)     		28.5千克
    (63磅)     		26公斤
    (57磅)     		19.2千克
    (42磅)     		30公斤
    (66磅)     		28.5千克
    (63磅)     		15.5千克
    (34磅)

    根据要求提供其他版本。

    1)设计数据，允许的工作值取决于实际使用条件。
    2)冷却性能取决于可用的流体、它们的温度和流速。请联系EagleBurgmann，专业选择正确的热交换器。


    TS4030
    一个无间隙的不锈钢容器，表面经过酸洗和钝化处理
    TS5000
    运输船舶可以拆卸
