    TS1000
    项目 描述
    1 缓冲液/隔离液输入(G1/2”)
    2 缓冲液/隔离液输出(G1/2”)
    3 冷却水输入(管道12 x 1.5毫米)
    4 冷却水输出(管道12 x 1.5毫米)
    5 用盖填充连接(G1/2”)
    6 压力气体连接(1/4英寸NPT)
    7 液位开关的连接(G2”)
    8 再填充装置的连接(G1/8”)
    9 压力表接头(1/4英寸NPT)
    10 用于再填充单元的支架

    TS1016/A007的尺寸
    括号中的值:TS1016/A003。

    TS1000

    特征

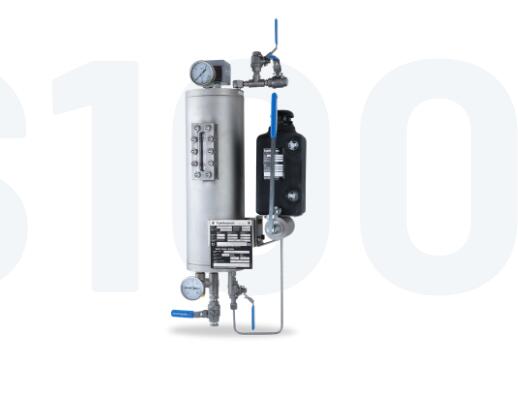

    利用EagleBurgmann TS1016热虹吸系统，可以为双机械密封和串联机械密封提供缓冲液/隔离液，用于各种应用。TS1016热虹吸管有两种标准尺寸可供选择，带有平端、用于液位监控的观察镜以及带或不带冷却盘管。作为标准配置，终端服务船配备了所有必要的系统连接和支架。模块化系统允许将TS1016容器与多种系统组件相结合，例如液位开关、循环泵、手动再灌注泵、温度计、底座等。

    基于美国石油学会682 /国际标准化组织21 049的循环:计划52,计划53A

    优势

    • 有两种标准尺寸
    • 模块化系统:可与多种系统组件相结合
    • 由1.4571不锈钢/硼硅酸盐玻璃制成的容器:适用于通用应用
    • 正面的所有系统连接
    • 带或不带冷却盘管
    • 紧凑设计，空间要求低

    标准和批准

    • PED 2014/68/欧盟(根据欧盟压力设备指令进行设计和生产)
    • 应要求，SELO交通大学

    功能描述

    运输系统执行双重密封操作的缓冲/屏障系统的所有基本功能:
    • 为了给缓冲室加压
    • 泄漏补偿
    • 缓冲/屏障流体通过热虹吸效应或强制循环系统循环
    • 冷却密封
    • 选择性吸收产品泄漏并防止干运转(串联布置)
    使用压缩空气或氮气进行加压。


    产品变体

    指定 TS1016/A003 TS1016/A013 TS1016/A007 TS1016/A008 TS1016/A200
    标准设计 ■ ■
    设计规范 PED 2014/68/欧盟 PED 2014/68/欧盟 PED 2014/68/欧盟 PED 2014/68/欧盟 PED /欧洲标准13445
    集成冷却盘管 ■ ■ ■
    容器体积(升) 4 4 8 8 8
    试管体积(升) 0.2 0.2 0.2
    许用压力1) 16巴
    (232磅/平方英寸)     		16巴
    (232磅/平方英寸)     		16巴
    (232磅/平方英寸)     		16巴
    (232磅/平方英寸)     		16巴
    (232磅/平方英寸)
    允许温度1) -60℃...+160℃
    (-76华氏度...+320华氏度)     		-60℃...+160℃
    (-76华氏度...+320华氏度)     		-60℃...+200℃
    (-76华氏度...+392华氏度)     		-60℃...+200℃
    (-76华氏度...+392华氏度)     		-60℃...+200℃
    (-76华氏度...+392华氏度)
    工作容积，最大-最小(升) 1.2 1.2 1.3 1.3 1.3
    冷却能力-
    无冷却水(千瓦)2)     		0.2 0.2 0.3 0.3 0.3
    冷却能力-
    自然循环(千瓦)2)     		1.0 1.2 1.2
    冷却能力-
    强制循环(千瓦)2)     		2.0 2.5 2.5
    金属零件 1.4571 1.4571 1.4571 1.4571 1.4571
    视镜 圆形硼硅酸盐 圆形硼硅酸盐 反射硼硅酸盐 反射硼硅酸盐 反射硼硅酸盐
    印章 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯

    根据要求提供其他版本。

    1)设计数据，允许的工作值取决于实际使用条件。
    2)冷却性能取决于可用的流体、它们的温度和流速。请联系EagleBurgmann，专业选择正确的热交换器。






    TS1016/A003
    TS1016/A007
