    Splitex
    项目 描述
    1 密封面
    2，5，7 o型圈
    3 春天
    4 座位
    6 驾驶员
    8 止推环
    9 卡箍
    10 房屋
    11 装配夹具
    12，15 垫圈
    13 头部螺旋塞
    14 安装板
    16 固定螺丝
    17 内六角螺钉

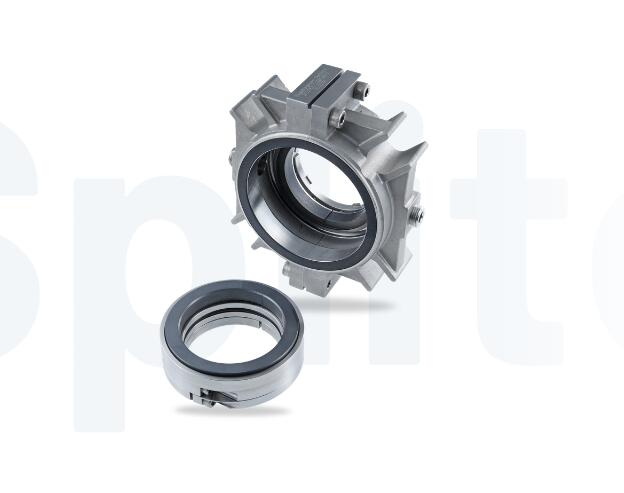

    Splitex

    特征

    • 完全分开的单个密封件，2 x 2段，预组装
    • 半弹药筒
    • 平衡的
    • 固定弹簧
    • 双向的
    • 外部加压
    • 内置冲洗连接
    • 安装和磨损控制

    优势

    • 减少维修和停机时间:2 x 2预组装设计加快了安装速度并简化了安装，因为无需拆卸泵。
    • 长使用寿命:由于预组装的片段，精确的预对准。不受产品影响的固定弹簧可防止堵塞。
    • 安装过程中更大的灵活性:不需要修改，因为密封件位于填料函外部。
    • 轴保护:通过夹紧环均匀传递扭矩，防止固定螺钉造成的损坏。
    • 可靠的操作:夹紧环的机械分离(扭矩传递)避免了阀座的变形。
    • 由于密封面上有机械磨损指示器，因此在操作过程中对密封进行简单监控。
    • 低泄漏:消除二次密封消除了分离部件之间的泄漏路径。
    • 固定设计和弹性阀座安装(垫圈)确保了轴偏转的高公差。

    工作范围

    轴直径:
    d1 = 50 … 150毫米(1.940”…6.000”)
    压力:p1 = 10巴(145 PSI)
    温度:
    t = -40...+150℃(-40…+300℉)，
    建议冲洗温度高于80℃(175℉)
    滑动速度:vg = 10米/秒(33英尺/秒)
    轴向移动:1.5毫米(1/16英寸)
    径向移动:0.8毫米(1/32英寸)

    材料

    密封面:碳石墨锑化铟浸渍(A)，碳化硅(Q6)
    阀座:碳化硅(Q6)
    二级密封:FKM(五)、三元乙丙橡胶(五)、丁腈橡胶(五)
    弹簧:CrNiMo钢(G)
    金属零件:镍铬钼钢
