    SHPV / SHFV

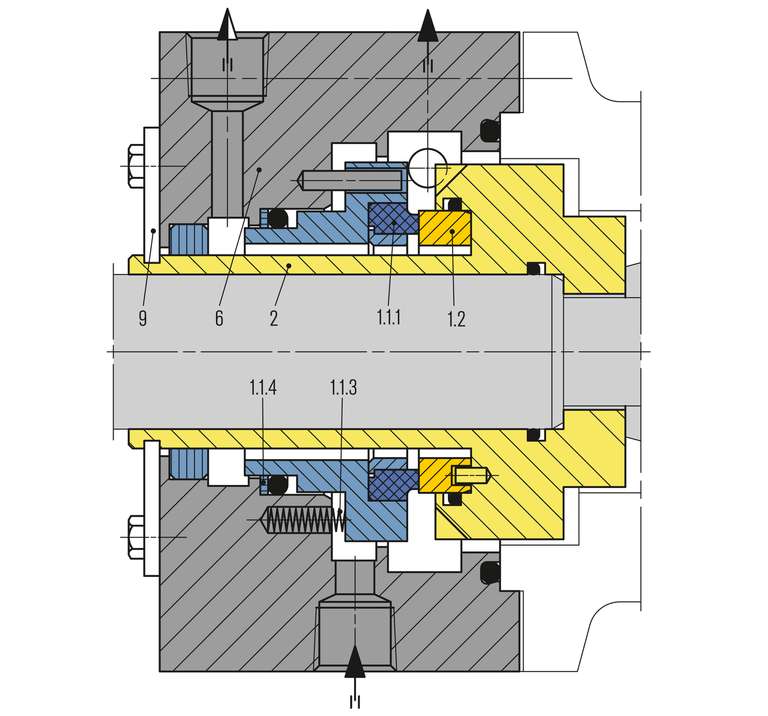

    项目 描述
    1.1.1 密封面压力稳定
    1.1.3 春天
    1.1.4 备用环
    1.2 座位
    2 带泵送螺钉的座椅外壳(F)
    或泵环(P)
    6 涉及
    9 装配夹具

    SHPV / SHFV

    特征

    • 墨盒设计
    • 单层式封层
    • 平衡的
    • 取决于旋转方向
    • 集成泵送装置
    • 固定式弹簧加载装置
    • 多重弹簧
    • 收缩配合密封面

    优势

    • 针对最高压力水平的变形优化密封
    • 由于内部组件标准化，经济实惠
    • 由于连接部件与泵密封室相适应，灵活性高
    • 集成泵送装置和优化阀座设计，实现最佳散热
    • 由于静止设计，对轴偏转不敏感
    • 预组装单元，安装快捷方便
    • 只有少量组件

    工作范围

    轴直径:
    d1* = 40...250毫米(1.57英寸...9.84”)
    压力:p1 = 150巴(2，175 PSI)
    温度:t =+350℃(+662℉)
    滑动速度:vg = 60米/秒(197英尺/秒)
    轴向移动:3毫米

    *根据要求提供其他尺寸

    材料

    密封面:石墨碳锑合金(一)
    阀座:碳化硅(问)
    二级密封:三元乙丙橡胶(东)，FFKM(钾)
    弹簧:CrNiMo钢(G)
    金属零件:镍铬钼钢

    推荐管道平面图

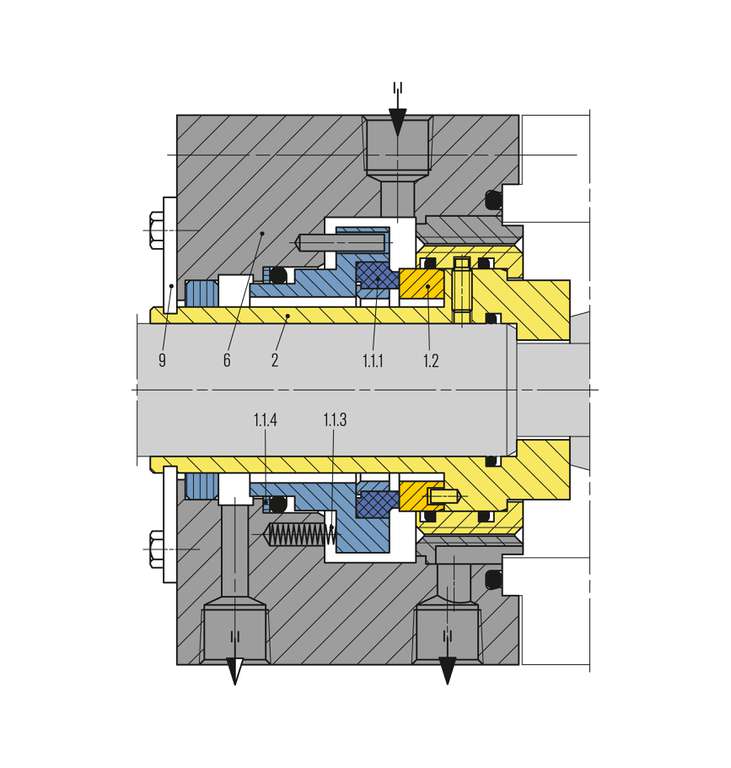

    产品变体

    SHFV
    与SHPV设计
