    SHI366
    SHI366

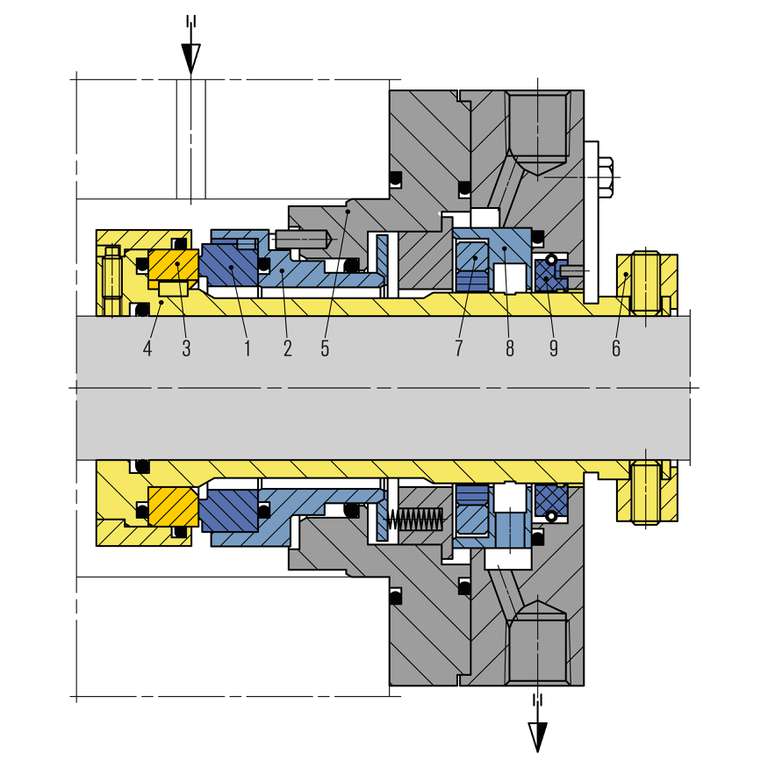

    项目 描述
    1 密封面
    2 面部外壳
    3 座位
    4 轴套
    5 房屋
    6 设置环
    7 高压节流环
    8 渗漏收集
    9 节流环

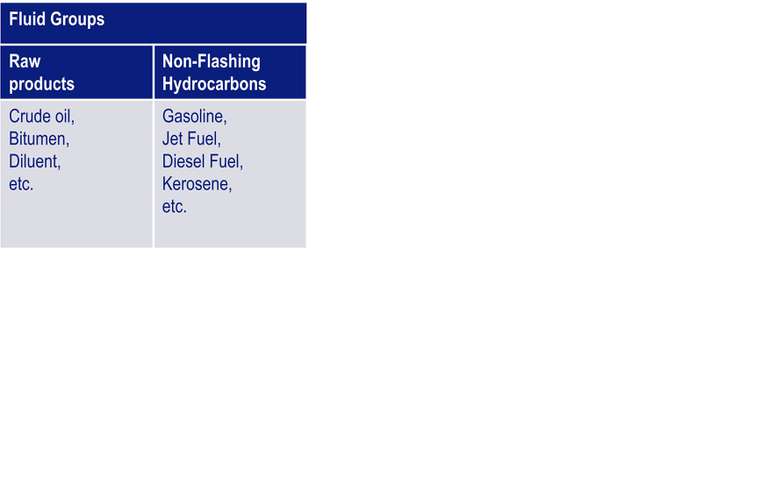

    原油应用中的典型流体

    SHI366

    特征

    • 坚固的密封设计——尤其适用于要求苛刻的原油应用
    • 小型密封室的紧凑型筒式密封件
    • 带有安全壳高压节流设计的单个无压力密封
    • 固定式弹簧加载装置
    • 高导热性和高强度材料的平衡密封面
    • 插入密封面
    • 可选冲洗液的多点注射
    • 密封面可配备增强润滑的液压垫和/或金刚石面技术

    优势

    卓越运营
    • 高性能密封设计，适用于具有高压和滑动速度的交替介质特性和操作条件
    • 发热量低，因此密封面的温升最小
    • 密封面具有软扭矩传递
    • 密封面被钢滤器盖住，这样在紧急情况下就不会碎裂
    • 由于弹簧固定，可防止泵壳和轴之间的对准问题
    • 适用于全产品压力的大气侧高压双节流设计
    • 密封面材料对泵送流体中的固体具有耐受性
    • 针对沙子或颗粒的操作进行了优化

    技术卓越
    • 由于预先组装好了墨盒，安装非常简单
    • 密封面采用有限元分析和计算流体力学进行设计，并在实验室进行验证和测试
    • 可安装在带有小密封室或填料箱的旧泵中
    • 高度标准化确保快速交货和智能零件库存

    卓越的可持续性
    • 可持续环保的零排放密封设计
    • 最小化摩擦和能耗

    工作范围

    轴直径:
    d1* = 50...150毫米(1.97英寸...5.91”)
    压力:p1 = 100巴(1450磅/平方英寸)。
    静态:高达150巴(2，175磅/平方英寸)，
    动态:高达100巴(1，450磅/平方英寸)
    温度:t = -20...+100癈(-4...212华氏度)
    滑动速度:vg = 50米/秒(164英尺/秒)
    轴向移动:1毫米

    *根据要求提供额外尺寸

    材料

    密封面:
    硅浸渍碳(Q3)，金刚石面
    固定座椅:碳化硅(Q2)，钻石面
    二级印章:FKM(五)，FFKM (K)
    弹簧:哈氏合金C-4 (M)
    金属零件:镍铬钼钢(G)、双相钢(G1)、超级双相钢(G4)、钛(T2)、哈氏合金C-4 (M)
