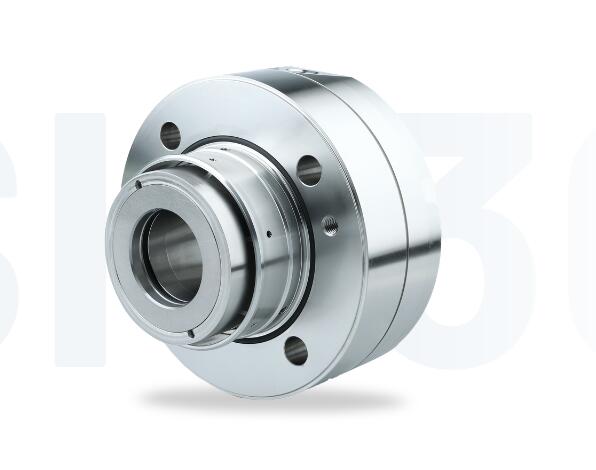

    SHI300
    SHI300

    项目 描述
    1 密封面
    2 面部外壳
    3 座位
    4 轴套
    5 房屋
    6 设置环
    管道应用中的典型流体

    SHI300

    特征

    • 坚固的密封设计-适合要求苛刻的轻烃应用
    • 小型密封室的紧凑型筒式密封件
    • 带有高压非接触式安全壳密封的单个非加压密封
    • 固定式弹簧加载装置
    • 高导热性和高强度材料的平衡主密封面
    • 可选冲洗液的多点注射
    • 密封面可以配备润滑增强槽和/或金刚石面技术

    优势

    卓越运营
    • 用于压力和速度可变的单流体和多流体类型管道服务的高性能密封件
    • 发热量低，因此密封面的温升最小
    • 适用于闪蒸和非闪蒸轻质烃，即使具有低蒸汽压裕度
    • 密封面具有软扭矩传递
    • 密封面用钢圈包住，这样在紧急情况下就不会碎裂
    • 由于弹簧固定，可防止泵壳和轴之间的对准问题
    • 安全壳密封额定为主密封的全动态压力，即高度安全和环保
    • 密封面材料能抵抗泵送流体中的固体

    技术卓越
    • 由于预先组装好了墨盒，安装非常简单
    • 密封面采用有限元分析和计算流体力学进行设计，并在实验室进行验证和测试
    • 可安装在带有小密封室或填料箱的旧泵中
    • 高度标准化确保快速交货和智能零件库存

    卓越的可持续性
    • 结合计划75或计划76，实现可持续环境保护的零排放密封设计
    • 最小化摩擦和能耗

    工作范围

    轴直径:
    d1* = 50...150毫米(1.97英寸...5.91”)
    压力:p1 = 100巴(1450磅/平方英寸)。
    静态:高达150巴(2，175磅/平方英寸)，
    动态:高达100巴(1，450磅/平方英寸)
    温度:t = -20...+100癈(-4...212华氏度)
    滑动速度:vg = 50米/秒(164英尺/秒)
    轴向移动:1毫米

    *根据要求提供额外尺寸

    材料

    密封面:
    硅浸渍碳(Q3)，金刚石面
    固定座椅:碳化硅(Q2)，钻石面
    二级印章:FKM(五)，FFKM (K)
    弹簧:哈氏合金C-4 (M)
    金属零件:镍铬钼钢(G)、双相钢(G1)、超级双相钢(G4)、钛(T2)、哈氏合金C-4 (M)
