泵
SHF（五）-D / SHP（五）-D

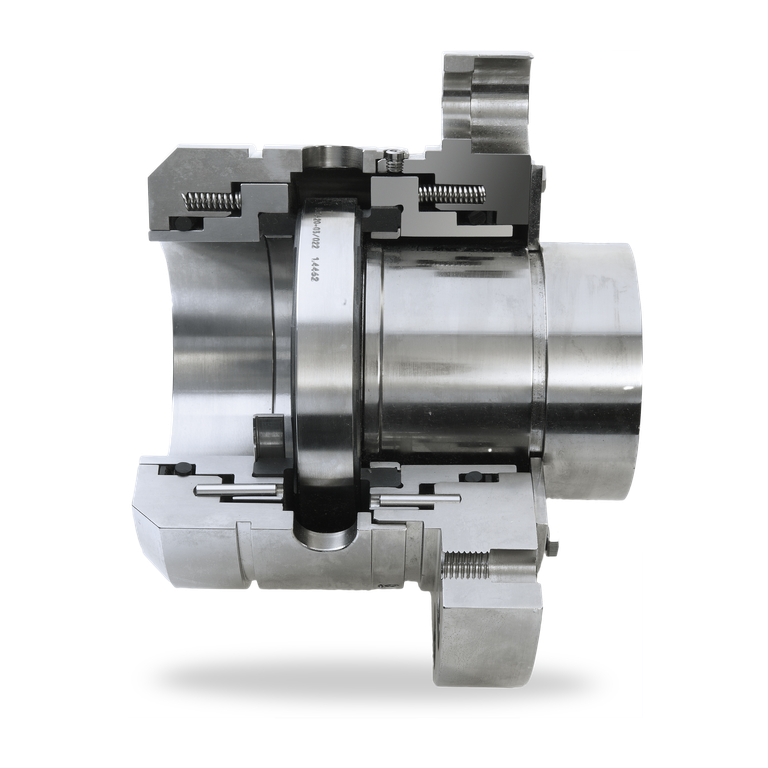

| 项目 | 描述 |
| 1.1.1 | 密封面 |
| 1.1.3 | 春天 |
| 1.2 | 座位 |
| 2 | 轴套 |
| 4 | 夹紧连接轴套 |
| 6 | 房屋 |
| 8 | 涉及 |
| 10 | 泵送套管 |
| 12 | 装配夹具 |
| 14 | 收缩磁盘 |

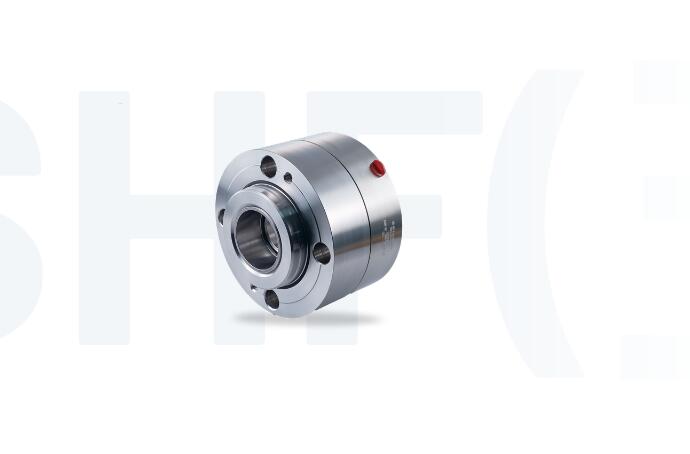

SHF(五)-D / SHP(五)-D
特征
- 墨盒设计
- 双重密封
- 平衡的
- 集成泵送装置
- 固定式弹簧加载装置
- 多弹簧排列
- 收缩配合密封面
- 一个结实的座位
优势
- 针对高压和高滑动速度(静态高达500巴(7，250磅/平方英寸))和动态高达150巴(2，175磅/平方英寸))的变形优化密封
- 由于内部组件标准化，经济实惠
- 由于连接部件与泵密封室相适应，灵活性高
- 集成泵送装置实现最佳散热
- 由于静止设计，对轴偏转不敏感
- 即使在隔离液压力失效的情况下，双重密封也不会打开
- 由于有一个带绷带的坚固座椅，运行可靠
- 具有宽松密封面的版本，适用于极端应用
- 只有少量组件
材料
密封面:
碳化硅-碳-硅，硅浸渍碳(Q3)，
碳石墨锑浸渍(一)
阀座:碳化硅(问)
二级密封:
FKM(五)、三元乙丙橡胶(东)、FFKM(钾)
弹簧:哈氏合金C-4 (M)
金属零件:镍铬钼钢(G)、双相钢(G1)、超级双相钢(G4)、纯钛(T2)、哈氏合金C-4 (M)
碳化硅-碳-硅，硅浸渍碳(Q3)，
碳石墨锑浸渍(一)
阀座:碳化硅(问)
二级密封:
FKM(五)、三元乙丙橡胶(东)、FFKM(钾)
弹簧:哈氏合金C-4 (M)
金属零件:镍铬钼钢(G)、双相钢(G1)、超级双相钢(G4)、纯钛(T2)、哈氏合金C-4 (M)
标准和批准
- 美国石油学会682 /国际标准化组织21049
推荐应用
- 石油和天然气工业
- 精炼技术
- 石化工业
- 化学工业
- 发电厂技术
- 挥发性和非挥发性碳氢化合物
- 原油
- 工艺用水
- 原油进料泵
- 喷射泵
- 多相泵
推荐管道平面图
产品变体
SHF(五)身份证/ SHP(五)身份证
与SHF(五)-D / SHP(五)-D的设计相同，但密封面插入宽松，适合极端应用。压力:p1 = 200巴(2，900 PSI)
与SHF(五)-D / SHP(五)-D的设计相同，但密封面插入宽松，适合极端应用。压力:p1 = 200巴(2，900 PSI)
SHV-D
不带
不带
