    上海（五）

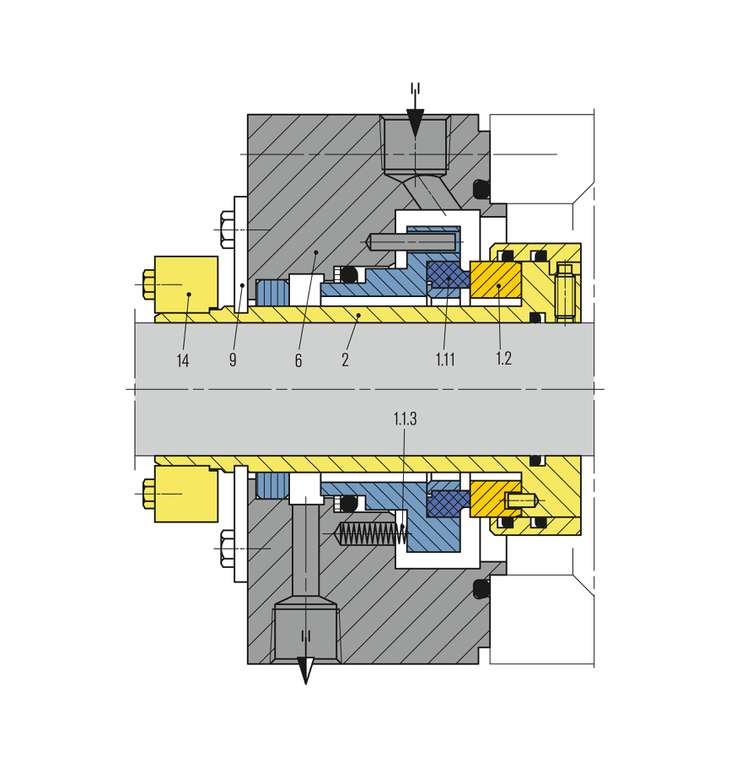

    项目 描述
    1.1.1 密封面
    1.1.3 春天
    1.2 座位
    2 轴套
    6 涉及
    9 装配夹具
    14 收缩磁盘

    上海(五)

    特征

    • 墨盒设计
    • 单层式封层
    • 平衡的
    • 多重弹簧
    • 固定式弹簧加载装置
    • 收缩配合密封面

    优势

    • 针对高压和高滑动速度的变形优化密封(静态高达500巴(7，250磅/平方英寸)，动态高达150巴(2，175磅/平方英寸))
    • 由于内部组件标准化，经济实惠
    • 由于连接部件与泵密封室相适应，灵活性高
    • 由于静止设计，对轴偏转不敏感
    • 预组装单元，安装快捷方便
    • 适用于符合美国石油学会682标准的ES型
    • 具有宽松密封面的版本，适用于极端应用
    • 只有少量组件

    工作范围

    轴直径:
    d1* = 40...250毫米(1.57英寸...9.84”)
    压力:p1 = 150巴(2，175 PSI)
    温度:t =+200℃(+394℉)，
    滑动速度:vg = 60米/秒(197英尺/秒)
    轴向移动:3毫米

    *根据要求提供其他尺寸

    材料

    密封面:
    碳化硅-碳-硅硅浸渍碳(Q3)，碳石墨锑浸渍(A)
    阀座:碳化硅(问)
    二级密封:
    FKM(五)、三元乙丙橡胶(东)、FFKM(钾)
    弹簧:哈氏合金C-4 (M)
    金属零件:镍铬钼钢(G)、双相钢(G1)、超级双相钢(G4)、钛(T2)、哈氏合金C-4 (M)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049


    产品变体

    上海(上海)有限公司与SH(V)相同的设计，但在极端应用中，密封面插入较松。
    压力:p1 = 200巴(2，900 PSI)
