    嘘
    项目 描述
    1 印章戒指
    2，6，8，12，13 o型圈
    3，16 春天
    4 止推环
    5 接合环
    7，10 固定螺丝
    9 袖子
    11 汽封套筒
    14 压盖板
    15 节流环
    17 唱片
    18 设置环
    19 调整机构
    20 六角形螺栓
    21 插头


    同花
    淬火
    排水

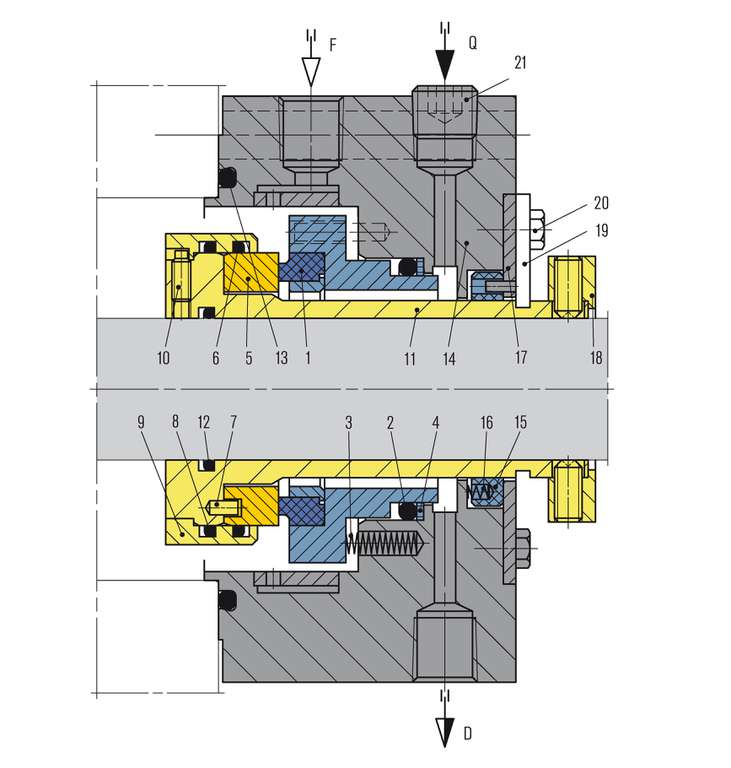

    图纸显示SHV类型

    嘘

    特征

    • 单层式封层
    • 平衡的
    • 盒式磁带装置
    • 固定式多弹簧
    • 热缩密封环
    • 实心配合环

    优势

    • 适用于扩展需求的工程密封件
    • 针对高压和高滑动速度的变形优化密封
    • 由于静止设计，对轴偏转不敏感
    • 适用于极端应用的版本

    工作范围

    轴直径:
    d1 = 40...110 (250)毫米(1.57英寸...4.33 (9.84)”
    压力:
    p1 = 42 (150)巴(609 (2，175)磅/平方英寸)
    温度:
    t =-40℃...+176 (+200)摄氏度(-40华氏度...+350 (+394)华氏度)
    滑动速度:
    vg = 23 (60)米/秒(76 (197)英尺/秒)
    轴向移动:3.0毫米

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)，碳化硅(Q2，第三季度)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    二级密封:
    三元乙丙橡胶(东)、丁腈橡胶(丙)、FKM(五)、FFKM(钾)
    弹簧:哈氏合金C-4 (M)*和C-276 (M5)
    金属零件:CrNiMo钢316 (G)或同等品。
    根据要求提供可选材料。


    *伊格尔伯格曼标准

    标准和批准

    遵循美国石油学会682 /国际标准化组织21049；遵循API 682第4版。第2/3类–1CW-FL
