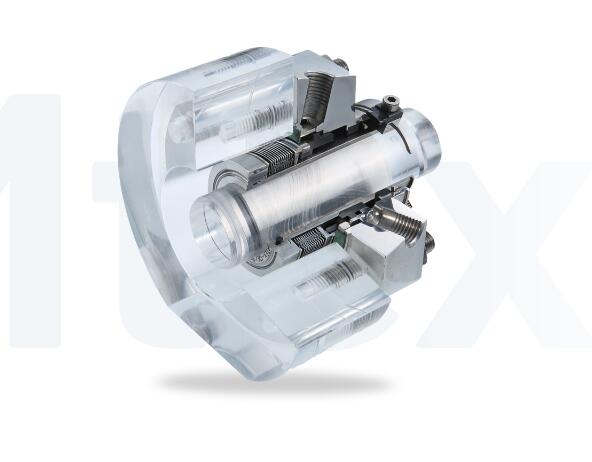

    Mtex单密封
    项目 描述
    1 波纹管装置
    2，5，7 o型圈
    3，11 固定螺丝
    4 座位
    6 轴套
    8 涉及
    9 唇形密封(-QN)或节流环(-TN)
    10 驱动轴环
    12 扣环
    13 装配夹具
    14 内六角螺钉
    15 垫圈
    16 安全塞

    Mtex单密封

    特征

    • 单层式封层
    • 弹药筒
    • 平衡的
    • 独立于旋转方向
    • 金属波纹管
    • 带淬火和唇形密封(-QN)或节流环(-TN)的单密封
    • 有多点注射环的版本(-QNM，TNM)
    • 冲洗(A)和淬火(B)的供应连接

    优势

    • 标准化的理想密封
    • 通用适用于包装转换、翻新或原始设备制造商
    • 无需对密封室进行尺寸修改，径向安装高度小
    • 带减震器的波纹管装置无故障运行(在干式运行的情况下至关重要)
    • 没有动态加载的O形环
    • 波纹管的自清洁效果
    • 由于预组装单元，安装简单明了(减少停机时间)

    工作范围

    轴直径:
    d1 = 25...80毫米(1”…3.15英寸)
    温度:
    t * =-40℃...+220摄氏度(-40华氏度...+428华氏度)
    压力:p = 25巴(363 PSI)
    滑动速度:vg = 20米/秒(66英尺/秒)

    *要遵守的O形圈的操作限制

    材料

    密封面:碳石墨锑浸渍(甲)，碳化硅(Q1)
    座位:碳化硅(Q1)
    二级密封:
    FKM(五)、三元乙丙橡胶(东)、FFKM(钾)
    波纹管:因科镍合金718 (M6)
    金属零件:铬镍钼钢(G)，双相钢(G1)
    节流环:
    聚四氟乙烯碳石墨增强(T12)
    唇形密封:丁腈橡胶(粉末)，聚四氟乙烯碳增强(T3)


    产品变体

    Mtex-QNM
    单密封，如Mtex-QN，带有额外的多点注入环(项目B)。
    Mtex-TNM
    单密
