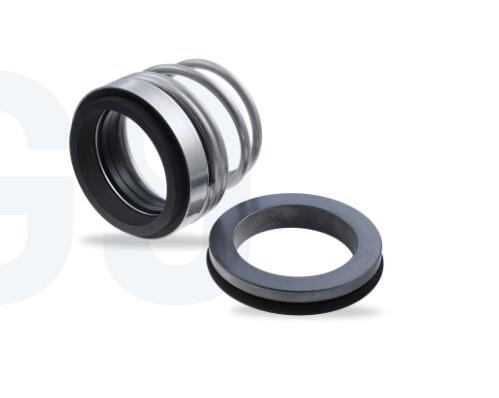

    MG9
    项目 零件号至
    DIN 24250         		描述
    1.1 472 密封面
    1.2 481 风箱
    1.3 485 驾驶员衣领
    1.4 484.1 “L”形环(弹簧圈)
    1.5 474 垫圈
    2 477 春天
    3 475 座位
    4 412 皮碗

    MG9

    特征

    • 对于平轴
    • 单密封和双密封
    • 弹性体波纹管旋转
    • 不稳定的
    • 独立于旋转方向
    • 波纹管和弹簧没有扭转
    • 圆锥形或圆柱形弹簧
    • 公制和英制尺寸可供选择
    • 提供特殊的座椅尺寸
    • 美国专利号6.220.601

    优势

    • 由于最小的外部密封直径，适合任何安装空间
    • 重要材料批准可用
    • 可以实现单独的安装长度
    • 材料选择范围扩大，灵活性更高
    • 通用应用(标准化)

    工作范围

    轴直径:
    d1 = 10 … 100毫米(0.375”…4”)
    压力:p1 = 12巴(174 PSI)。
    真空高达0.5巴(7.25磅/平方英寸)，
    最高1巴(14.5磅/平方英寸)，带座椅锁定
    温度:
    t =-20℃…+140℃(-4℃…+284℃)
    滑动速度:vg = 10米/秒(33英尺/秒)
    轴向移动:0.5毫米

    材料

    密封面:碳石墨锑浸渍(甲)，碳石墨树脂浸渍(乙)，碳化硅(Q1)
    座位:碳化硅(Q1，Q2)，氧化铝(五)
    弹性体:丁腈橡胶(P)、三元乙丙橡胶(E)、FKM (V)、HNBR (X4)
    金属零件:镍铬钼钢

    标准和批准

    • EN 12756

    可用的各种材料批准(取决于类型和材料组合)。
    请询问！
    • 食品及药物管理局
    • WRAS
    • KTW
    • 美国化学学会
    • W270
    • 国家科学基金会

    笔记

    模块化原理，包括每个轴直径的波纹管单元和相应的长弹簧(锥形或圆柱形弹簧)，用于对l1K、l1N和其他安装长度进行单独长度补偿。

    MG9也可用作串联或背靠背布置的多重密封。此外，可根据要求提供产品。

    整个MG9系列有公制和英制两种尺寸。
