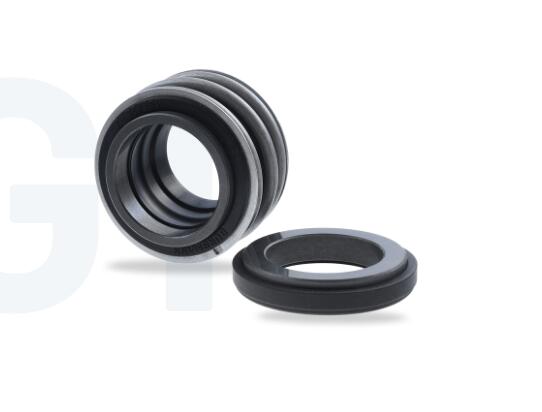

    MG1

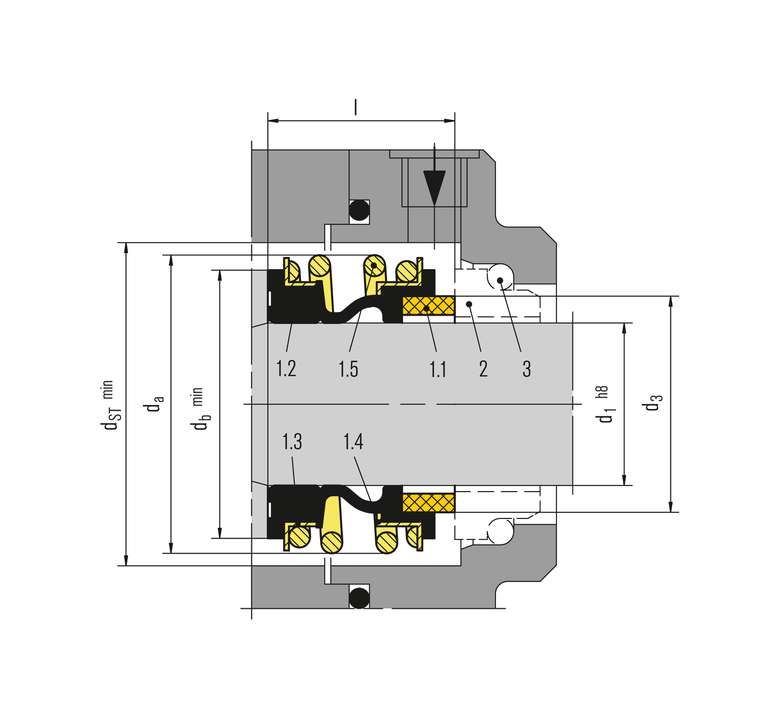

    项目 零件号至
    DIN 24250         		描述
    1.1 472 密封面
    1.2 481 风箱
    1.3 484.2 l形环(弹簧圈)
    1.4 484.1 l形环(弹簧圈)
    1.5 477 春天
    2 475 座位
    3 412 o形圈或杯形橡胶

    MG1

    特征

    • 对于平轴
    • 单密封和双密封
    • 弹性体波纹管旋转
    • 不稳定的
    • 独立于旋转方向
    • 波纹管无扭转

    优势

    • 整个密封长度上的轴保护
    • 由于特殊的波纹管设计，在安装过程中保护密封面
    • 由于大的轴向移动能力，对轴偏转不敏感
    • 通用应用机会
    • 重要材料认证可用
    • 由于材料广泛，灵活性高
    • 适合低端无菌应用
    • 提供热水泵的特殊设计(RMG12)
    • 尺寸适应和额外的座位

    工作范围

    轴直径:
    d1 = 10 … 100毫米(0.39英寸...3.94”)
    压力:p1 = 16巴(230 PSI)。
    真空...0.5巴(7.25磅/平方英寸)，
    最高1巴(14.5磅/平方英寸)，带座椅锁定
    温度:t =-20℃…+140℃
    (-4华氏度… +284华氏度)
    滑动速度:vg = 10米/秒(33英尺/秒)
    容许轴向移动:2.0毫米(0.08英寸)

    材料

    密封面:碳石墨锑浸渍(A)，碳石墨树脂浸渍(B)，碳化硅(Q1，eSiC-Q7)
    阀座:碳化硅(Q1，eSic-Q7)，碳化钨(U3)
    弹性体:丁腈橡胶、三元乙丙橡胶、FKM橡胶。
    HNBR (X4)
    金属零件:镍铬钼钢(G)、哈氏合金(M)

    根据要求提供更多材料。

    标准和批准

    • EN 12756 (MG12，MG13)

    可用的各种材料批准(取决于类型和材料组合)。
    请询问！
    • 食品及药物管理局
    • WRAS
    • KTW
    • 美国化学学会
    • W270
    • 国家科学基金会

    笔记

    MG1也可用作串联或背靠背布置的多重密封。可根据要求提供安装方案。

    根据具体情况进行尺寸调整，如轴的英寸数或特殊的座椅尺寸可根据要求提供。


    产品变体

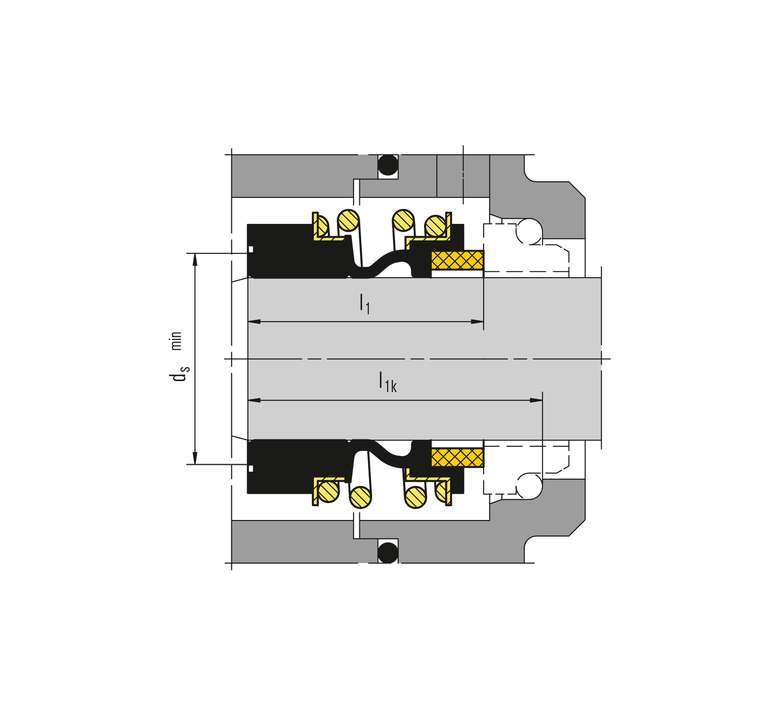

    MG12
    尺寸、项目和名称与MG1相同，但有一个延长的波纹管尾部，以达到装配长度I1k根据EN 12756，结合座椅G6或G60 (da超过EN 12756)。

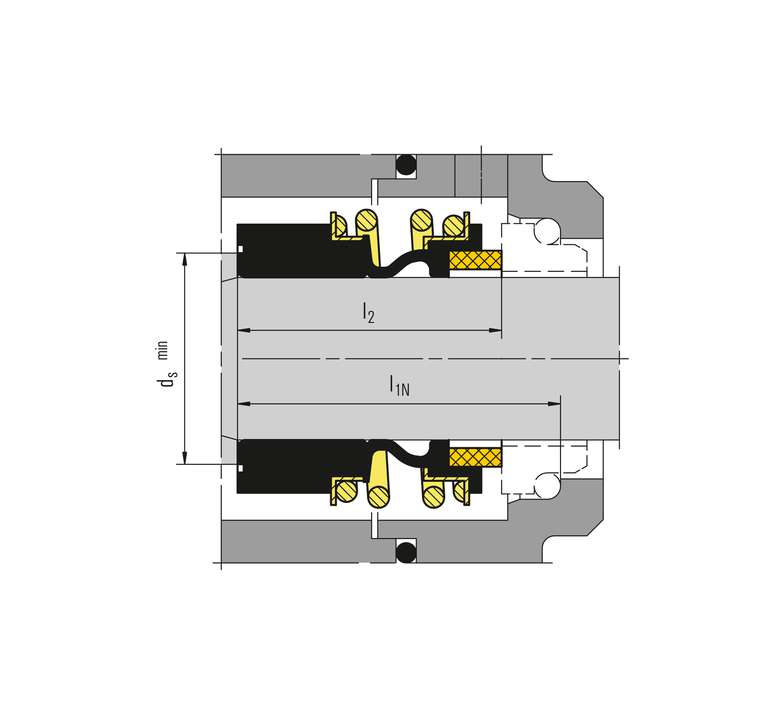

    MG13
    尺寸、项目和名称与MG1相同，但有一个延长的波纹管尾部，以达到装配长度I1N根据EN 12756，结合座椅G6或G60 (da超过EN 12756)。

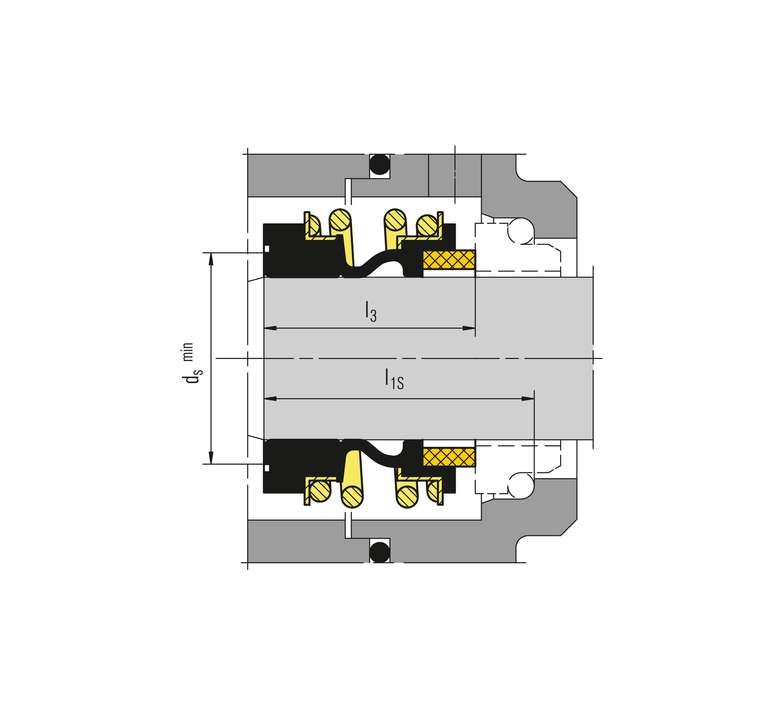

    MG1S20
    尺寸、项目和名称与MG1相同，但有一个延长的波纹管尾部，以实现特殊的装配长度I1S与座椅G50结合使用。
    RMG12
    与MG12相同，但在轴侧有一个特殊的波纹管表面。用于最高120摄氏度(248华氏度)和25巴(363磅/平方英寸)或140摄氏度(284华氏度)和16巴(232磅/平方英寸)的热水泵。仅与座椅G606 (d1 = 12 … 38毫米(0.47英寸...1.50英寸)。
    密封面:碳化钨(U3)
    阀座G606:碳石墨树脂浸渍(B)
