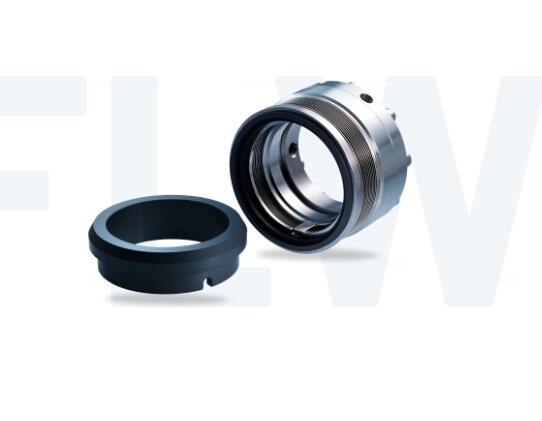

    MFLWT
    项目 零件号。
    符合DIN 24250         		描述
    1.1 472/481 密封面
    带波纹管装置
    1.2 410 垫圈
    1.3 474 驱动轴环
    1.4 内六角螺钉
    1.5 904 固定螺丝
    2 475 座位
    3 412 垫圈

    MFLWT

    特征

    • 对于未安装的轴
    • 单层式封层
    • 平衡的
    • 独立于旋转方向
    • 金属波纹管旋转

    优势

    • 对于极高的温度范围
    • 没有动态加载的O形环
    • 自清洁效应
    • 安装长度尽可能短
    • 适用于高粘度介质的泵送螺杆(取决于旋转方向)。

    工作范围

    轴直径:
    d1 = 16...150毫米(0.63”…6”)
    外部加压:
    p1 = … 25巴(363 PSI)
    内部加压:
    P1 % 3C 120°C(248°F)10巴(145磅/平方英寸)
    P1 % 3C 220°C(428°F)5巴(73磅/平方英寸)
    P1 % 3C 400°C(752°F)3巴(44磅/平方英寸)
    需要固定座椅锁
    温度:
    t =-40℃…+400℃
    (-148华氏度… +752华氏度)
    滑动速度:vg = 20米/秒(66英尺/秒)

    材料

    密封面:碳石墨锑浸渍(A)，碳化硅(Q12)
    座位:碳化硅(Q1)
    波纹管:铬镍铁合金718硬化(M6)，哈氏合金C-276 (M5)
    金属零件:镍铬钼钢(G)、双相钢(G1)、卡彭特42 (T4)、哈氏合金C-4 (M)


    产品变体

    MFLWT90
    轴直径:
    d1 = 16 … 150毫米(0.64”…6”)
    内部加压:
    p1 = … 16巴(232 PSI)
    外部加压:
    p1 = 10巴(145 PSI)
    温度:
    t =-20℃...+400℃
    (-4华氏度...+752华氏度)，
    需要固定座椅锁。
    滑动速度:vg = 20米/秒(66英尺/秒)
