    • MFL85N

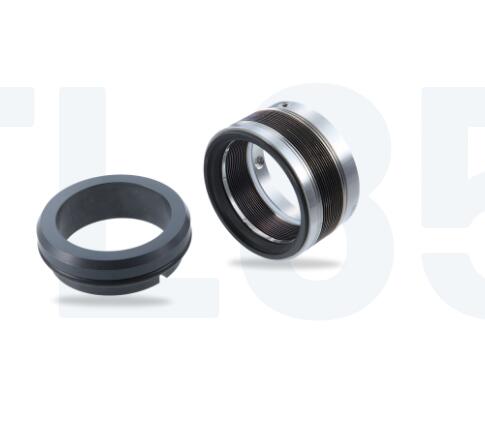

    MFL85N
    项目 零件号。
    DIN 24250         		描述
    1.1 472/481 波纹管装置的密封面
    1.2 412.1 o型圈
    1.3 904 固定螺丝
    2 475 座椅(G9)
    3 412.2 o型圈

    MFL85N

    特征

    • 对于未安装的轴
    • 单层式封层
    • 平衡的
    • 独立于旋转方向
    • 金属波纹管旋转

    优势

    • 对于极端温度范围
    • 没有动态加载的O形环
    • 自清洁效应
    • 安装长度尽可能短
    • 适用于高粘度介质的泵送螺杆(取决于旋转方向)。

    工作范围

    轴直径:
    d1 = 16 … 100毫米(0.63”…4”)
    外部加压:
    p1 = … 25巴(363 PSI)
    内部加压:
    P1 % 3C 120°C(248°F)10巴(145磅/平方英寸)
    P1 % 3C 220°C(428°F)5巴(72磅/平方英寸)
    温度:t =-40℃…+220℃
    (-40华氏度… 428华氏度)，
    需要固定座椅锁。
    滑动速度:vg = 20米/秒(66英尺/秒)

    材料

    密封面:碳石墨锑浸渍(A)，碳化硅(Q12)
    座位:碳化硅(Q1)
    波纹管:
    因科镍合金718硬化(M6)，哈氏合金C-276 (M5)
    金属零件:镍铬钼钢(G)、双相钢(G1)、哈氏合金C-4 (M)

    标准和批准

    • EN 12756


    产品变体

    MFL90N
    轴直径:
    d1 = 20 … 100毫米(0.79”…4”)
    内部加压:
    p1 = … 16巴(232磅/平方英寸)，
    需要固定座椅锁。
    外部加压:
    p1 = 10巴(145 PSI)
    温度:
    t =-40℃…+220℃(-40℃…+428℃)
    滑动速度:vg = 20米/秒(66英尺/秒)
    MFL85P / MFL90P
    带泵环的版本。取决于旋转方向。可以改装。
    MFL85F
    MFL85N的尺寸、项目和描述，但带有泵送螺杆(项目编号1.4)。取决于旋转方向。泵
