    • MFL65

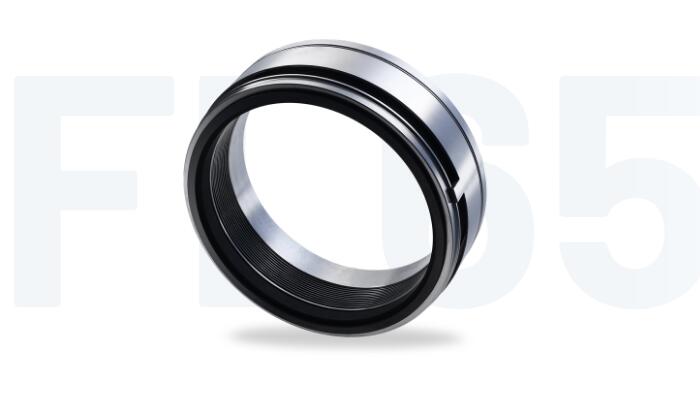

    MFL65
    项目 部分
    DIN 24250         		描述
    1.1 472和481 密封面
    和波纹管单元
    1.2 400.1 扁平垫圈
    2 475 座位

    MFL65

    特征

    • 固定波纹管
    • 单层式封层
    • 平衡的
    • 独立于旋转方向

    优势

    • 对于高温
    • 高滑动速度
    • 无弹性体二级密封

    工作范围

    轴直径:d1 = 16...100毫米(0.63英寸...4”)，(%3E100毫米，根据要求)
    外部压力:p1 = 25巴(363磅/平方英寸)(可能更高的压力，请咨询)

    内部加压:
    P1 % 3C 120°C(248°F)10巴(145磅/平方英寸)，
    P1 % 3C 220°C(428°F)5巴(72磅/平方英寸)，
    P1 % 3C 400°C(752°F)3巴(44磅/平方英寸)
    需要固定座椅锁。

    温度:
    t =-20℃...400摄氏度(-4华氏度)...+752华氏度)
    滑动速度:vg = 50米/秒(165英尺/秒)

    材料

    波纹管:
    因科镍合金718 (M6)、哈氏合金C-276 (M5)
    密封面:
    碳石墨锑浸渍(A)，碳化硅(Q12)
    座位:
    碳化硅(Q1)，特种铸造铬钼钢
    金属零件:
    双联(G1)，卡彭特42 (T4)，哈氏合金C-4 (M)


    产品变体

    MFL69
    轴直径:
    d1 = 16...100毫米(0.64英寸...4”)，
    (%3E100毫米，根据要求)
    内部加压:
    p1 = 16巴(232磅/平方英寸)，
    (可能有更高的压力，请询问)
    外部加压:
    p1 = 10巴(145磅/平方英寸)，
    需要固定座椅锁。温度:
    t =-20℃...+400摄氏度(-4华氏度...+752℉)滑动速度:
    vg = 50 m/s (165 ft/s)
