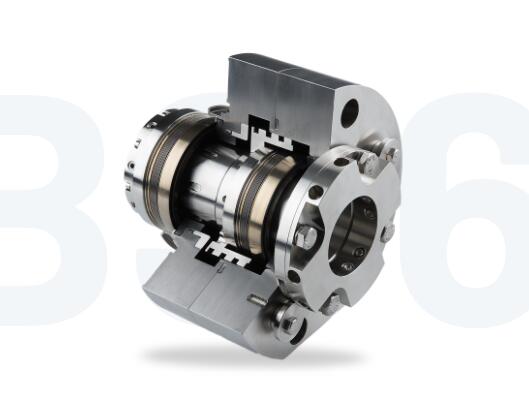

    MBS 682-精对苯二甲酸

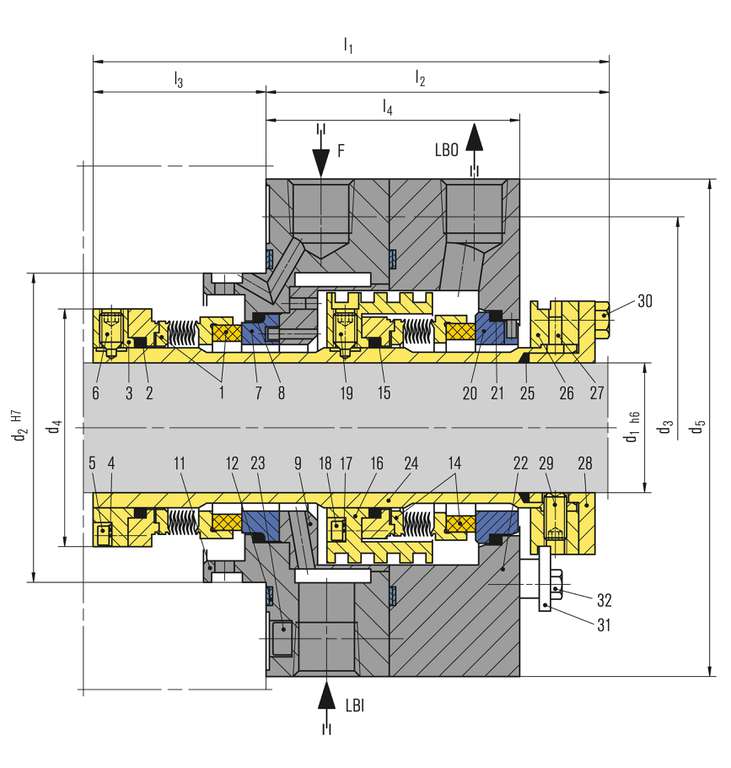

    项目 描述
    1，14 带波纹管装置的密封圈
    2，8，15，21，25 石墨环
    3 衣领
    4，17 弹簧垫圈
    5，18，23 HSH带帽螺钉
    6，19，29 固定螺丝
    7，20 接合环
    9 压紧套筒
    11，22 压盖板
    12 垫圈
    16 泵环
    24 汽封套筒
    26 驱动轴环
    27 别针
    28 夹紧连接轴套
    30，32 六角形螺栓
    31 调整机构


    同花
    液体屏障/缓冲液流出
    LBI液体屏障/缓冲区

    MBS 682-精对苯二甲酸

    特征

    • API 682类和3类，C类，布置2和3密封
    • 面对面布置的双重密封
    • 平衡的
    • 盒式磁带装置
    • 旋转金属波纹管
    • 收缩配合密封环和实心配合环

    优势

    • 紧凑设计
    • 适用于极高和极低温度的应用
    • 没有动态O形环消除/减少了密封面的悬挂
    • 波纹管设计将因轴膨胀或端面磨损引起的端面载荷变化降至最低
    • 抗介质中的磨粒，无轴或套筒磨损
    • 也有双层设计

    工作范围

    轴直径:d1 = 20...110毫米(0.79英寸...4.33”)
    压力单层波纹管:p =真空...25巴(...363 PSI)*
    压力双层波纹管:p =真空...35巴(...508磅/平方英寸)
    温度:t =-75℃...+400摄氏度(-103华氏度...+752华氏度)
    滑动速度:vg...23米/秒(...75英尺/秒)
    %3C

    * p %3E20巴(290 PSI)，根据要求。

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    波纹管:因科镍合金718 (M6)
    二级密封:石墨(G)
    金属零件:CrNiMo钢316 (G)，
    卡彭特42 (T4)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 2CW-CW
    • API 682第4版。猫。2/3 - 3CW-FB
