    • MA390 / MA391

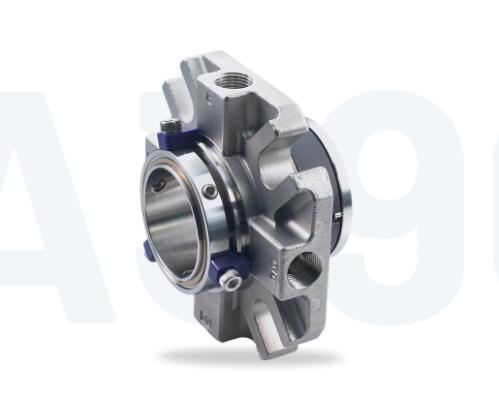

    MA390 / MA391
    项目 描述
    1 密封面
    2，5，7 o型圈
    3 春天
    4 座位
    6 驱动轴环
    8 固定螺丝
    9 密封盖
    10 垫圈
    11 装配夹具
    12 HSH带帽螺钉

    MA390 / MA391

    特征

    • 弹药筒
    • 平衡的
    • 独立于旋转方向
    • 固定式多弹簧
    • 位于大气侧的弹簧和销

    优势

    • 超薄紧凑设计-
      包括密封盖在内的总长度只有33毫米
    • 无需修改填料函即可轻松安装在泵上
    • 由于不受轴的跳动、垂直度或振动的影响，具有出色的跟随性
    • 安装在填料箱外部，提供卓越的空气冷却性能
    • 未浸湿的弹簧和撞针，用于防止液体锁定

    工作范围

    MA390:
    压力:p = … 20巴(290 PSI)
    温度:
    t = -20摄氏度…160摄氏度(-4华氏度)...320华氏度(油)，
    0摄氏度...60摄氏度(32华氏度...140华氏度(水)
    滑动速度:
    vg =最大。20米/秒(66英尺/秒)
    粘度:0.5帕秒
    固体含量:0.3 %

    MA391:
    压力:p = … 16巴(232磅/平方英寸)
    温度:
    t = -20摄氏度…160摄氏度(-4华氏度)...320华氏度(油)，
    0摄氏度...60摄氏度(32华氏度...140华氏度(水)
    滑动速度:vg =最大。20米/秒(66英尺/秒)
    粘度:3帕秒
    固体含量:10 %

    材料

    密封面(MA390):高密度碳石墨
    密封面(MA391):碳化硅(Q1)
    阀座(MA390/391):碳化硅(Q1)
    金属零件:镍铬钼钢
    二级密封:FKM(五)

    标准和批准

    • EN 12756
    • ISO 3096
