    • M74-D

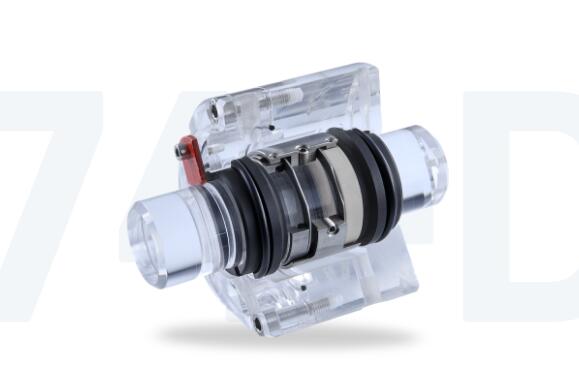

    M74-D

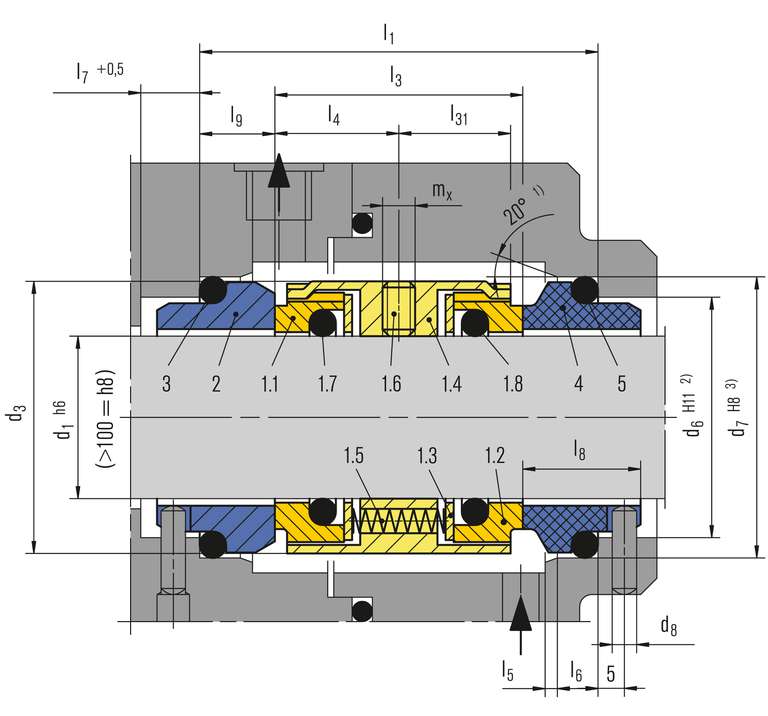

    项目 零件号至
    DIN 24250         		描述
    1.1 472.1 密封面
    1.2 472.2 密封面
    1.3 474 止推环
    1.4 485 驱动轴环
    1.5 477 春天
    1.6 904 固定螺丝
    1.7 412.1 o型圈
    1.8 412.2 o型圈
    2 475.1 座椅(G9)
    3 412.3 o型圈
    4 475.2 座椅(G9)
    5 412.4 o型圈

    1) d1 %3E 100毫米:30
    2) d1 %3E 100毫米:+0.1
    3) d1 %3E 100毫米:H7

    M74-D

    特征

    • 对于平轴
    • 双重密封
    • 不稳定的
    • 旋转多个弹簧
    • 独立于旋转方向
    • 基于M7系列的密封概念
    • 有泵送螺杆的变型(M74F-D)

    优势

    • 由于易于互换的表面，有效的库存管理
    • 材料的扩展选择
    • 扭矩传递的灵活性
    • EN 12756(用于连接尺寸d1高达100毫米(3.94英寸)

    工作范围

    轴直径:
    d1 = 18...200毫米(0.71”…7.87”)
    压力:
    p1 = 25巴(363 PSI)
    温度:
    t =-50℃...220摄氏度
    (-58华氏度… 428华氏度)
    滑动速度:
    vg = 20米/秒(66英尺/秒)

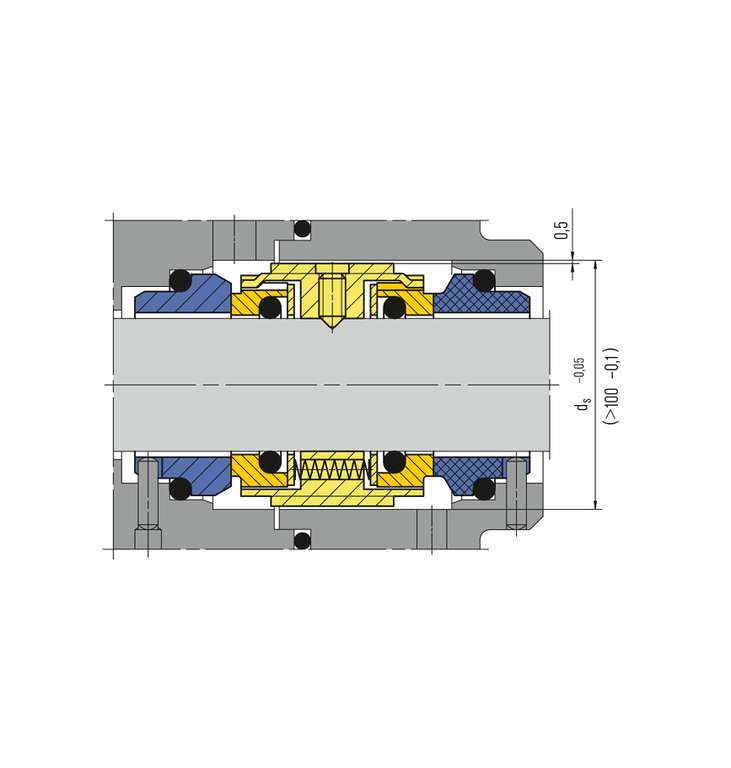

    轴向运动:
    d1高达100毫米:0.5毫米
    100毫米D1:2.0毫米

    材料

    密封面:特种铸造铬钼钢(S)，碳化硅(Q1，Q2)
    阀座G9:碳石墨锑浸渍(A)、碳石墨树脂浸渍(B)、碳化硅(Q1*、Q2*)
    座椅G4:碳化硅(Q1*、Q2*)
    座位G6:碳化硅(Q1*、Q2*)
    阀座G13:碳石墨锑浸渍(A)，碳石墨树脂浸渍(B)
    *不能与由S制成的密封面结合

    标准和批准

    • EN 12756


    产品变体

    M74F-D
    M74-D的尺寸、项目和说明，但带有泵送螺杆。
    取决于旋转方向。粘度≤ I
