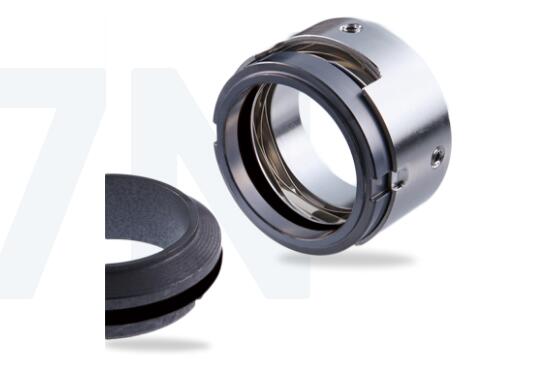

    M7N
    项目 零件号至
    DIN 24250         		描述
    1.1 472 密封面
    1.2 485 驱动轴环
    1.3 474 止推环
    1.4 412.1 o型圈
    1.5 477 春天
    1.6 904 固定螺丝
    2 475 座椅(G9)
    3 412.2 o型圈

    1) d1 %3E 100毫米:30
    2) d1 %3E 100毫米:+0.1
    3) d1 %3E 100毫米:H7

    M7N

    特征

    • 对于平轴
    • 单层式封层
    • 不稳定的
    • 超正弦弹簧或多弹簧旋转
    • 独立于旋转方向
    • 高耐化学性聚四氟乙烯二级密封的变体(M78N)

    优势

    • 通用应用机会
    • 由于易于互换的表面，有效的库存管理
    • 材料的扩展选择
    • 对低固体含量不敏感
    • 扭矩传递的灵活性
    • 自清洁效应
    • 可能的短安装长度(G16)
    • 用于高粘度介质的泵送螺杆(M7..f)

    工作范围

    轴直径:
    d1 = 14...100毫米(0.55”…3.94”)
    压力:
    p1 = 25巴(363 PSI)
    温度:
    t =-50℃...+220℃
    (-58华氏度...+428华氏度)
    滑动速度:
    vg = 20米/秒(66英尺/秒)

    轴向运动:
    d1 =最大25毫米:1.0毫米
    d1 = 28至63毫米:1.5毫米
    d1 =从65毫米:2.0毫米

    材料

    密封面:特种铸造铬钼钢、碳化硅(Q1、Q2)、氧化铝(五)
    阀座G9:碳石墨锑浸渍(A)、碳石墨树脂浸渍(B)、碳化硅(Q1*、Q2*)
    座椅G4:碳化硅(Q1*、Q2*)
    座位G6:碳化硅(Q1*、Q2*)
    阀座G13:碳石墨锑浸渍(A)，碳石墨树脂浸渍(B)

    二级密封:三元乙丙橡胶(戊)、丁腈橡胶(戊)、FKM(戊)、FFKM(钾)
    弹簧:铬镍钼钢(G)金属零件:铬镍钼钢(G)，双面(G1)

    *不能与由S制成的密封面结合

    标准和批准

    • EN 12756


    产品变体

    M74
    M7N的尺寸、项目和说明，但带有多个弹簧(项目编号1.5)。
    优选为d1 %3E100毫米(3.94英寸)。
    M7F
    轴直径d1 =最大值。100毫米(3.94英寸)
    M7N型的尺寸、项目和说明，但带有泵送螺杆，取决于旋转方向。
    (粘度≤ ISO VG10)。
    M74F
    轴直径:
    d1 = 14...200毫米(0.55英寸...7.87”)
    M7N型的尺寸、项目和说明，但带有多个弹簧和泵送螺杆，取决于旋转方向。
    (粘度≤ ISO VG10)。
    M7S2
    轴直径:d1 =最大。100毫米(3.94英寸)。
    M7N型的尺寸、项目和说明，但带有驱动键。
    (不含项目1.6)
    M74S2
    轴直径:
    d1 = 28 … 200毫米(1.10英寸...7，87”)
    M7N型的尺寸、项目和说明，但带有多个弹簧和传动键。
    (不含项目1.6)
    M78N
    轴直径:
    d1 = 18 … 100毫米(0.71”…3.94”)
    温度:t =最大。180摄氏度(356华氏度)

    M7N的尺寸、项目和描述。密封面的设计，特别适用于聚四氟乙烯(T)制成的二次密封元件。
    密封面:碳石墨锑浸渍(A)，碳石墨树脂浸渍(B)，碳化硅(Q1)*
    阀座G9:特殊铸造CrMo钢(S)*，碳化硅(Q1)

    *不能与碳化硅制成的密封面结合(Q1)
