    • M3N

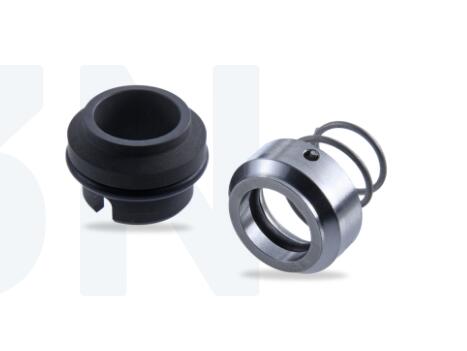

    M3N

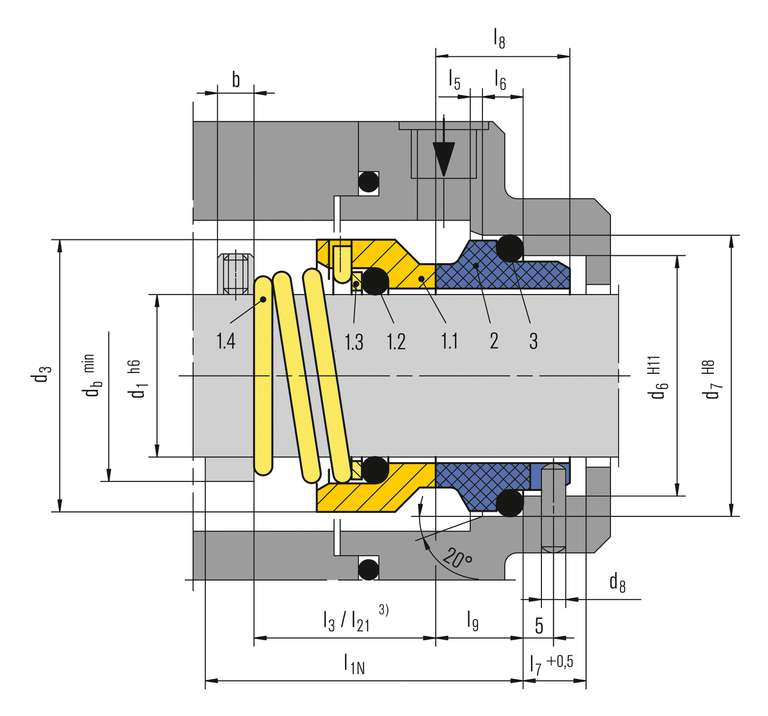

    项目 零件号至
    DIN 24250         		描述
    1.1 472 密封面
    1.2 412.1 o型圈
    1.3 474 止推环
    1.4 478 右侧弹簧
    1.4 479 左手弹簧
    2 475 座椅(G9)
    3 412.2 o型圈

    M3N

    特征

    • 对于平轴
    • 单层式封层
    • 不稳定的
    • 旋转锥形弹簧
    • 取决于旋转方向

    优势

    • 通用应用机会
    • 对低固体含量不敏感
    • 定位螺钉不会损坏轴
    • 材料选择多
    • 可能的短安装长度(G16)
    • 提供带收缩配合密封面的变型

    工作范围

    轴直径:
    d1 = 6...80毫米(0.24英寸...3，15”)
    压力:p1 = 10巴(145 PSI)
    温度:
    t =-20℃...+140摄氏度(-4华氏度...+355华氏度)
    滑动速度:vg = 15米/秒(50英尺/秒)
    轴向移动:1.0毫米

    材料

    密封面:特殊铸造铬钼钢
    阀座G9:碳石墨锑浸渍(A)，碳石墨树脂浸渍(B)

    标准和批准

    • EN 12756


    产品变体

    M3
    项目和描述为M3N。
    密封面:特殊铸造铬钼钢
    阀座G13:碳石墨锑浸渍(A)，碳石墨树脂浸渍(B)

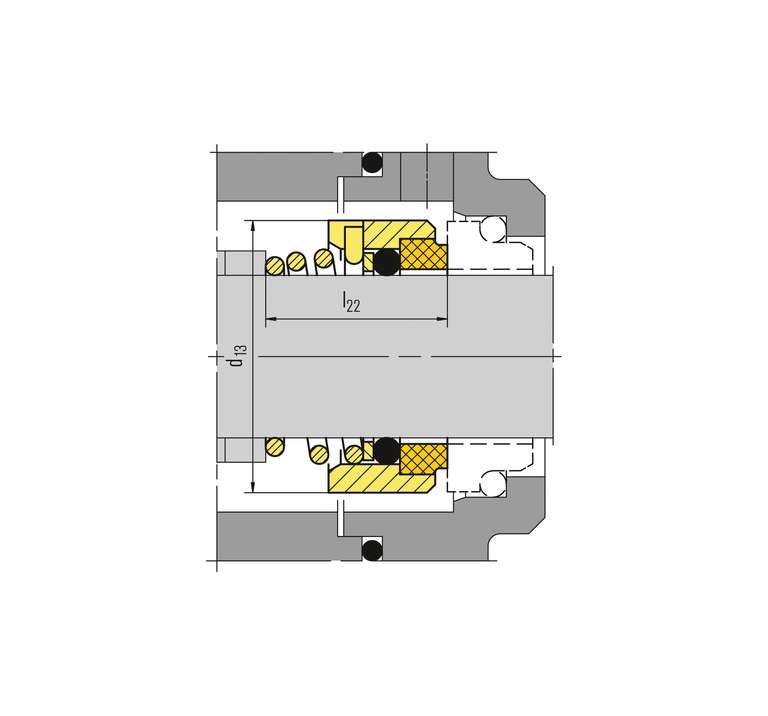

    M32
    M3N型的项目和说明，但带有收缩配合到密封面载体上的碳石墨密封面(项目1.1)。
    密封面:碳石墨锑浸渍(甲)，碳石墨树脂浸渍(乙)
    阀座G4:特殊铸造CrMo钢(S)，碳化硅(Q1，Q2)
    阀座G6 (M32N4):特殊铸造CrMo钢(S)，碳化硅(Q1，Q2)
    座位G9 (M32N):碳化硅(Q1、Q2)
    座椅G6也可用于A、B = G30(安装长度比G6长)

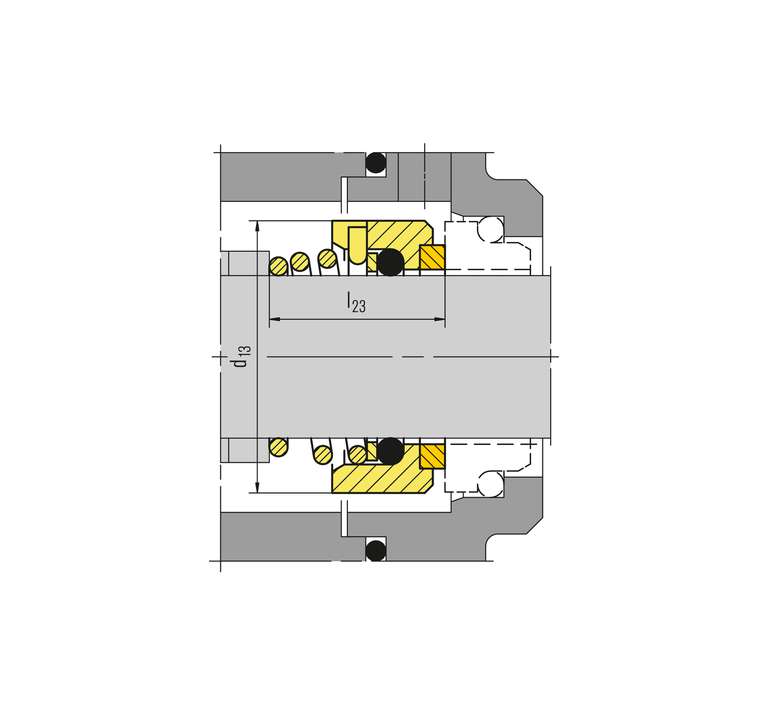

    M37G
    M3N型的项目和说明，但密封面托架上有收缩配合的碳化硅密封面(项目编号1.1)。
    轴直径:
    d1 = 16...80毫米(0.63英寸...3.15”)
    温度:
    t =–20℃...+180摄氏度(–4华氏度...+355华氏度)
    滑动速度:vg = 10米/秒(33英尺/秒)

    密封面:碳化硅(Q12，Q22)，碳化钨(U22)
    座位G4:碳化硅(Q1、Q2)
    阀座G13:碳石墨锑浸渍(A)，碳石墨树脂浸渍(B)
    座椅G6 (M37GN4):碳化硅(Q1、Q2)
    阀座G9 (M37GN):碳石墨锑浸渍(A)，碳石墨树脂浸渍(B)，碳化硅(Q1，Q2)
    座椅G6也可用于A、B = G30(安装长度比G6长)
