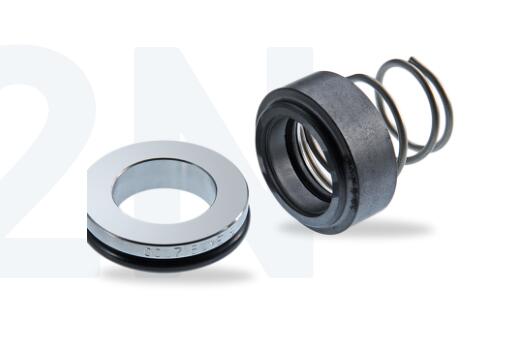

    M2N

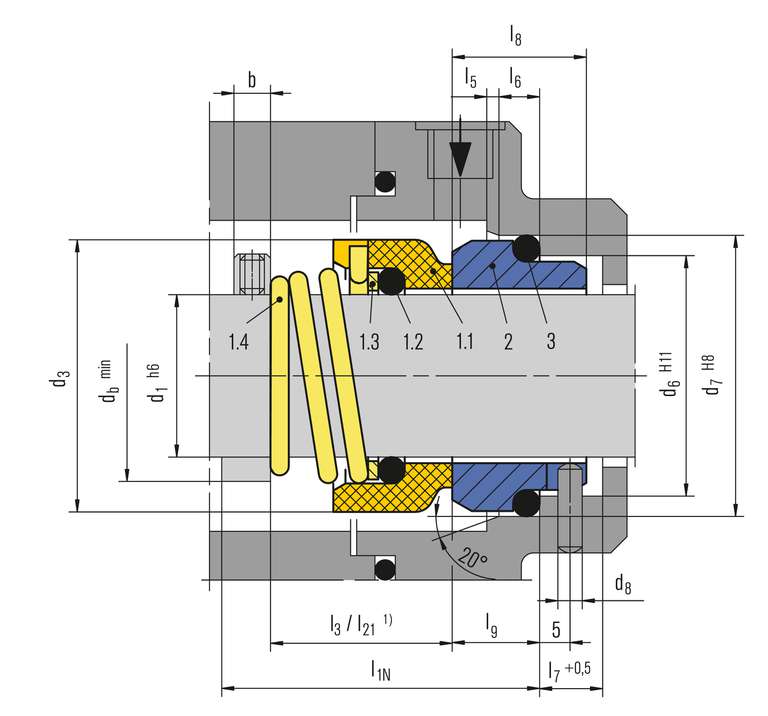

    项目 零件号符合DIN 24250 描述
    1.1 472 密封面
    1.2 412.1 o型圈
    1.3 474 止推环
    1.4 478 右侧弹簧
    1.4 479 左手弹簧
    2 475 座椅(G9)
    3 412.2 o型圈

    M2N

    特征

    • 对于平轴
    • 单层式封层
    • 不稳定的
    • 锥形弹簧旋转
    • 取决于旋转方向

    优势

    • 经济的密封解决方案
    • 定位螺钉不会损坏轴
    • 可能的短安装长度(G16)

    工作范围

    轴直径:
    d1 = 6...38毫米(0.25英寸...1.5”)
    压力:p1 = 10巴(145 PSI)
    温度:
    t =-20℃...140摄氏度
    (-4华氏度...355华氏度)
    滑动速度:
    vg = 15米/秒(50英尺/秒)
    轴向移动:1.0毫米

    材料

    密封面:碳石墨树脂浸渍(二)
    座位G9:碳化硅(Q1，Q2)，
    特种铸造铬钼钢、氧化铝

    标准和批准

    • EN 12756


    产品变体

    货币供应量之二
    带座G4或G16的旋转装置M2(安装长度较短)。
    密封面:
    碳石墨树脂浸渍(二)
    座椅G4:
    碳化硅(Q1)，特种铸造铬钼钢
    座位G16:
    碳化硅(Q1、Q2)、特种铸造铬钼钢、氧化铝
    M2N4
    带G6座椅的旋转单元M2。
    密封面:
    碳石墨树脂浸渍(二)
    座椅G6:
    碳化硅(Q1)，特种铸造铬钼钢
