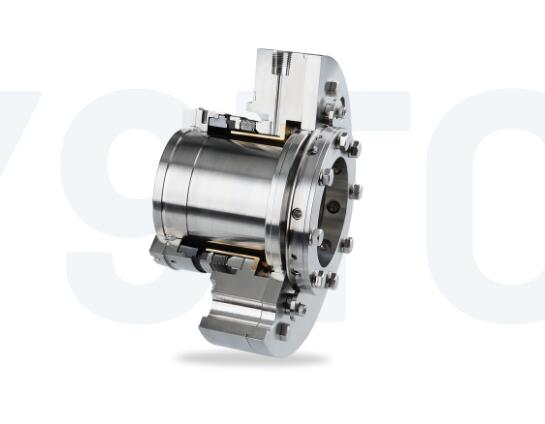

    LY9TC
    项目 描述
    1.1 带波纹管装置的密封圈
    1.2，11 垫圈
    1.3 挡板套筒
    1.4，7，24 弹簧垫圈
    1.5，8，17，27 HSH带帽螺钉
    2 接合环
    3，6，9 石墨环
    4 保持者
    5 别针
    10 汽封套筒
    12 压盖板
    13 流量分配器
    14 扣环
    15 节气门衬套
    16 适配器
    18 止推环
    19 驱动环
    20 开口环
    21 驱动轴环
    22 压紧套筒
    23 固定螺丝
    25 六角形螺栓
    26 调整机构


    同花
    淬火
    排水

    LY9TC

    特征

    • API 682类和3类，C类，布置1密封
    • 单层式封层
    • 平衡的
    • 盒式磁带装置
    • 固定式金属波纹管
    • 热缩配合密封环和实心配合环

    优势

    • 适合更高的速度
    • 良好的跟随性，不受轴跳动、垂直度或振动的影响
    • 紧凑设计
    • 密封面宽度窄，发热量和功耗低
    • 更长的密封寿命
    • 也有双层设计
    • 适用于极高和极低温度的应用
    • 没有动态O形环消除/减少了密封面的悬挂
    • 波纹管设计将因轴膨胀或端面磨损引起的端面载荷变化降至最低
    • 抗介质中的磨粒，无轴或套筒磨损

    工作范围

    轴直径:d1 = 20...110毫米(0.79英寸...4.33”)
    压力单层波纹管:p =真空...20巴(...290磅/平方英寸)，
    压力双层波纹管:p =真空...35巴(...508磅/平方英寸)
    温度:t =-130℃...+400摄氏度(-202华氏度...+752华氏度)
    滑动速度:vg...50米/秒(...164英尺/秒)

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    波纹管:因科镍合金718 (M6)
    二级密封:石墨(G)
    金属零件:CrNiMo钢316 (G)，
    卡彭特42 (T4)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 1CW-FL
