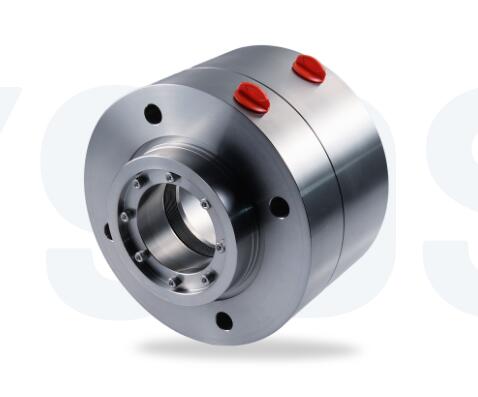

    LY9DSTT
    项目 描述
    1 带波纹管装置的密封圈
    2 垫圈
    3，10，19 压盖板
    4，27 弹簧垫圈
    5 HSH带帽螺钉
    6 接合环
    7，11，25 石墨环
    8 带泵环的密封套
    9 扣环
    22 驱动轴环
    26 压紧套筒
    28，31 六角形螺栓
    29 固定螺丝
    30 调整机构


    液障输出
    LBI液体屏障

    LY9DSTT

    特征

    • API 682类和3类，C类，布置3密封
    • 面对面布置的双重密封
    • 平衡的
    • 盒式磁带装置
    • 固定式金属波纹管
    • 收缩配合密封环和实心配合环

    优势

    • 非常紧凑的设计
    • 适合更高的速度
    • 良好的跟随性，不受轴跳动、垂直度或振动的影响
    • 密封面宽度窄，发热量和功耗低
    • 更长的密封寿命
    • 也有双层设计
    • 适用于极高和极低温度的应用
    • 没有动态O形环消除/减少了密封面的悬挂
    • 波纹管设计将因轴膨胀或端面磨损引起的端面载荷变化降至最低
    • 抗介质中的磨粒，无轴或套筒磨损

    工作范围

    轴直径:d1 = 20...110毫米(0.79英寸...4.33”)
    压力单层波纹管:p =真空...20巴(...290磅/平方英寸)
    压力双层波纹管:p =真空...35巴(...508磅/平方英寸)
    温度:t =-130℃...+400摄氏度(-202华氏度...+752华氏度)
    滑动速度:vg...50米/秒(...164英尺/秒)

    材料

    密封圈:抗起泡碳，
    碳化硅SSiC (Q1)、碳化硅(Q2)
    配合环:
    碳化硅SSiC (Q1)、碳化硅(Q2)
    波纹管:因科镍合金718 (M6)
    二级密封:石墨(G)
    金属零件:CrNiMo钢316 (G)，
    卡彭特42 (T4)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049
    • API 682第4版。猫。2/3 - 3CW-FF
