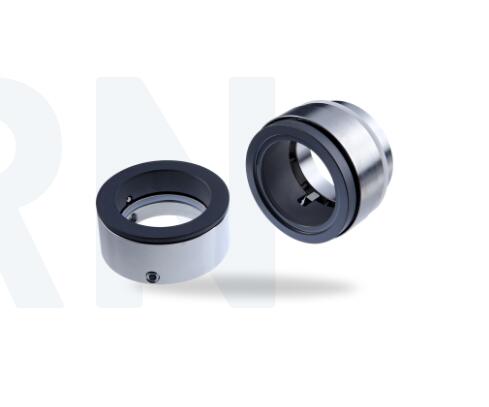

    HRN

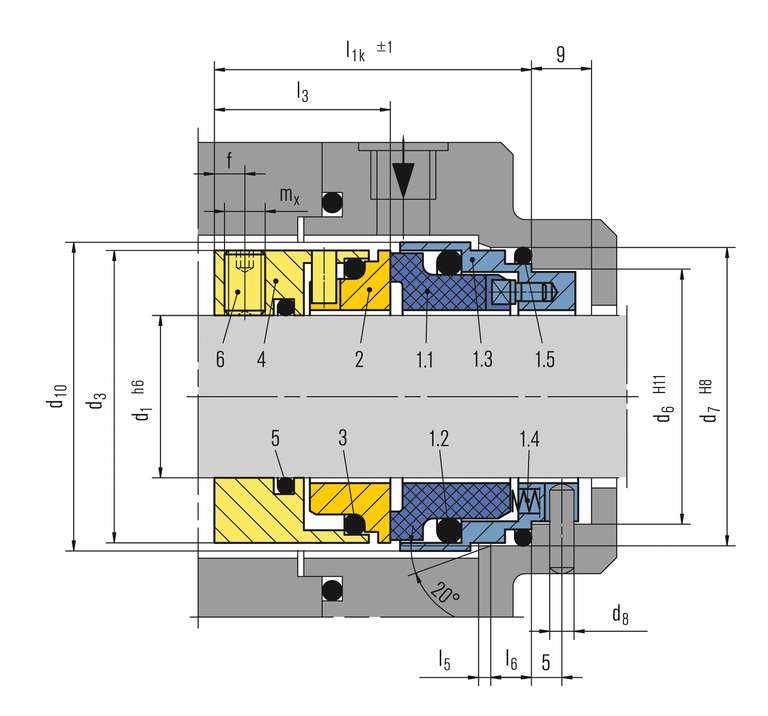

    项目 零件号至
    DIN 24250         		描述
    1.1 472 密封面
    1.2 412.1 o型圈
    1.3 485 保持者
    1.4 477 春天
    1.5 412.2 o型圈
    2 475 座位
    3 412.3 o型圈
    4 485 驱动轴环
    5 412.4 o型圈
    6 904 固定螺丝

    HRN

    特征

    • 单层式封层
    • 平衡的
    • 独立于旋转方向
    • 固定弹簧
    • 双密封串联以及背靠背布置(也与H10密封结合)

    优势

    • 由于密封面被方销锁定，操作安全(无断裂)
    • 弹簧装置避开了产品，因此弹簧不会卡住和堵塞
    • 适用于压力逆转
    • 真空操作，无需额外的座椅锁定
    • 动态加载的O形环不会损坏轴
    • 安装尺寸小
    • 最适合转换，无需改装泵
    • 对含固体和研磨介质不敏感
    • 即使是平轴，平衡密封的优势也很明显
    • 由于固定设计，对轴的运动不敏感

    工作范围

    轴直径:
    d = 18...100毫米(0.71”…3.94”)
    压力:p1*) = 25巴(363 PSI)
    温度:
    t =-40℃...+220摄氏度(-40华氏度… 428华氏度)
    滑动速度:vg = 20米/秒(66英尺/秒)
    轴向移动:1.0毫米

    *真空操作中不需要额外的座椅锁定。对于真空操作，有必要在大气侧安排淬火。

    材料

    密封面:碳石墨树脂浸渍(B)，碳化硅(Q1)
    座位:碳化硅(Q1)
    二级密封:FKM(五)，丁腈橡胶(P)，FFKM (K)，聚四氟乙烯(T)
    弹簧:哈氏合金C-4 (M)
    金属零件:镍铬钼钢

    标准和批准

    • EN 12756
