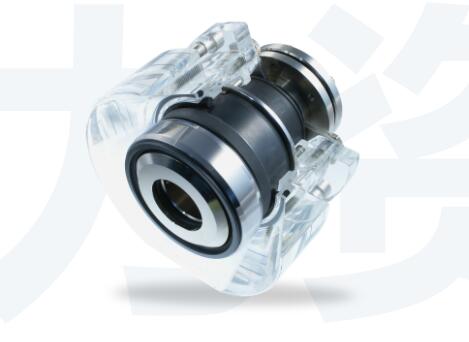

    人力资源
    项目 零件号。
    DIN 24250         		描述
    1.1 472 密封面
    1.2 520 袖子
    2 412.1 o型圈
    3 474 止推环
    4 477 春天
    5 475 座椅(G11)
    6 412.2 o型圈
    7 412.3 o型圈
    8 441 房屋

    停止位置:从叶轮侧HR10-从轴承侧HR11

    人力资源

    特征

    • 单层式封层
    • 平衡的
    • 独立于旋转方向
    • 多弹簧固定
    • 座椅旋转
    • 安装在叶轮正后方的阀座
    • 弹簧保护套
    • 带有圆柱形弹簧和acc的变型。提供EN 12756 (HRZ1)
    • 作为带/不带导向套的滤芯的变型，适用于有/无淬火(HR2、HR3)
    • 双密封作为滤芯单元(HRKS-D)可用

    优势

    • 尤其适用于不需要外部冲洗或内部产品循环的固体介质。固体含量40 %(单密封)和60 %(双密封)
    • 在真空下操作，不需要座椅锁定
    • 增加循环的泵送螺杆可用
    • 保护弹簧不受产品和泄漏的影响

    工作范围

    轴直径:
    dN = 36...270毫米(1.4英寸...10.63”)
    压力:p1* = 16巴(230 PSI)
    温度:
    t =-20℃...+160摄氏度(-4华氏度...+320华氏度)
    滑动速度:vg = 10米/秒(33英尺/秒)

    *对于真空操作，有必要在大气侧安排淬火。

    材料

    密封面:碳化硅(Q1、Q2)
    座位:碳化硅(Q1、Q2)

    标准和批准

    • EN 12756

    笔记

    安装方向:
    • 从叶轮侧:HR10
    • 从轴承侧:HR11


    产品变体

    HR2
    带导向套的筒式单密封(项目2)，用于淬火。插入金属或碳化硅(项目1)。
    HR3
    筒式单密封。插入金属或碳化硅(项目1)。可选，无需维护冲洗。
    HRKS-D
    滤芯设计中的双重密封适用于屏障压力或缓冲压力下的操作(如果屏障压力失效，则不会打开)，也可与泵送螺杆一起使用，以实现更高的循环速率。扭矩传递，例如通过收缩盘。
    HRZ1
    带圆柱形弹簧和G76型阀座的单密封。用于安装在盖子上，安装尺寸符合欧洲标准12756 B或美国标准。安装长度l11相当于最大值。l1k。根据要求提供中等尺寸。
