    HJ92N

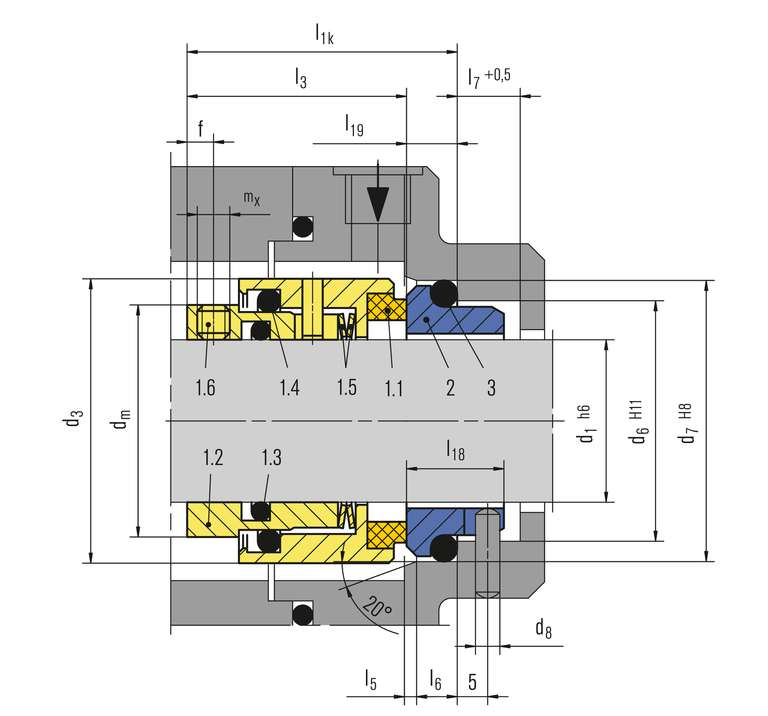

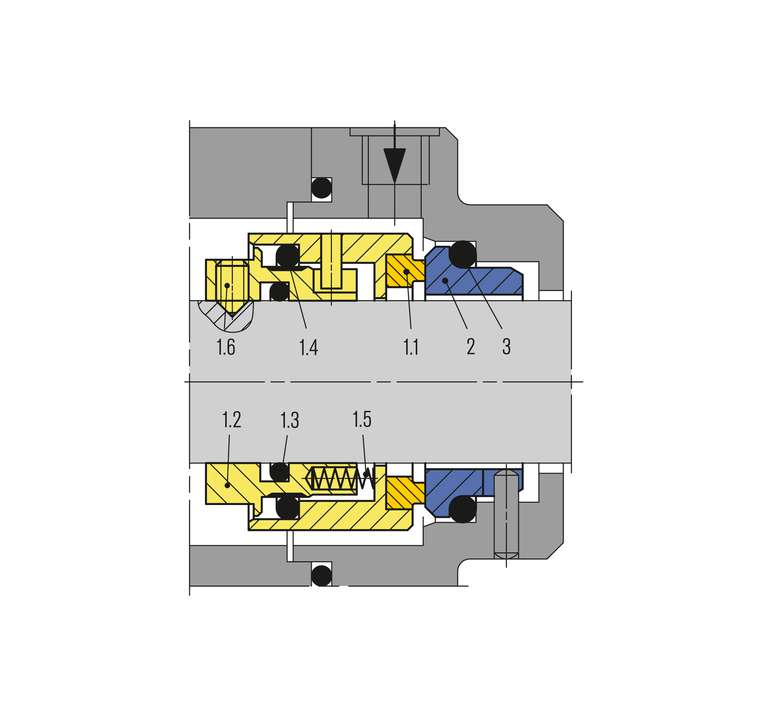

    项目 零件号至
    DIN 24250         		描述
    1.1 472/473 密封面
    1.2 485 驱动轴环
    1.3 412.2 o型圈
    1.4 412.1 o型圈
    1.5 477 春天
    1.6 904 固定螺丝
    2 475 座椅(G16)
    3 412.3 o型圈

    HJ92N

    特征

    • 对于未安装的轴
    • 单层式封层
    • 平衡的
    • 独立于旋转方向
    • 封装旋转弹簧

    优势

    • 特别为含固体和高粘性介质设计
    • 弹簧不受产品的影响
    • 坚固可靠的设计
    • 动态加载的O形环不会损坏轴
    • 普遍应用
    • 可用真空操作的变体
    • 无菌操作的变体可用

    工作范围

    轴直径:
    d1 = 18...100毫米(0.625英寸...4”)
    压力:
    p1*) = 0.8 abs....25巴(12 abs。...363磅/平方英寸)
    温度:
    t =-50℃...+220摄氏度(-58华氏度...+430华氏度)
    滑动速度:vg = 20米/秒(66英尺/秒)
    轴向移动:0.5毫米

    *在允许的低压范围内，不需要整体固定座椅锁。对于真空下的长时间操作，有必要在大气侧安排淬火。

    材料

    密封面:碳石墨锑浸渍(一)，
    碳石墨树脂浸渍(二)
    座位G16:碳化硅(Q1)

    标准和批准

    • EN 12756

    笔记

    适用于无菌应用的变体。请询问。


    产品变体

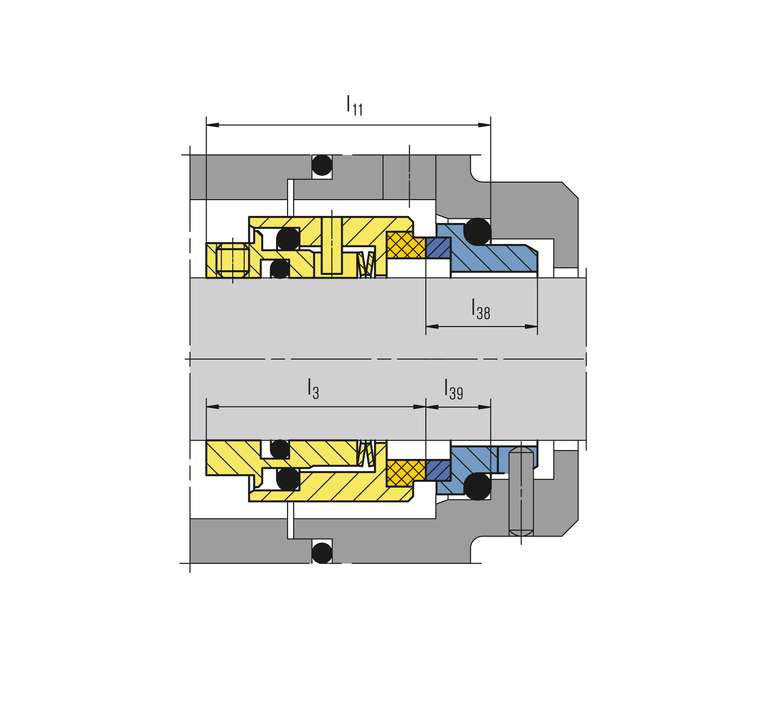

    HJ927GN
    项目和描述为HJ92N。
    密封面:碳石墨锑浸渍(甲)，碳石墨树脂浸渍(乙)
    阀座G46:碳化硅(Q12)
    安装长度l11(= l3+ l39)比l长1k。
    HJ97GN5
    项目和描述为HJ92N。
    密封面:碳化硅(Q12)
    座位G16:碳化硅(Q1)
    安装长度l12(= l13+ l19)比l短1k。

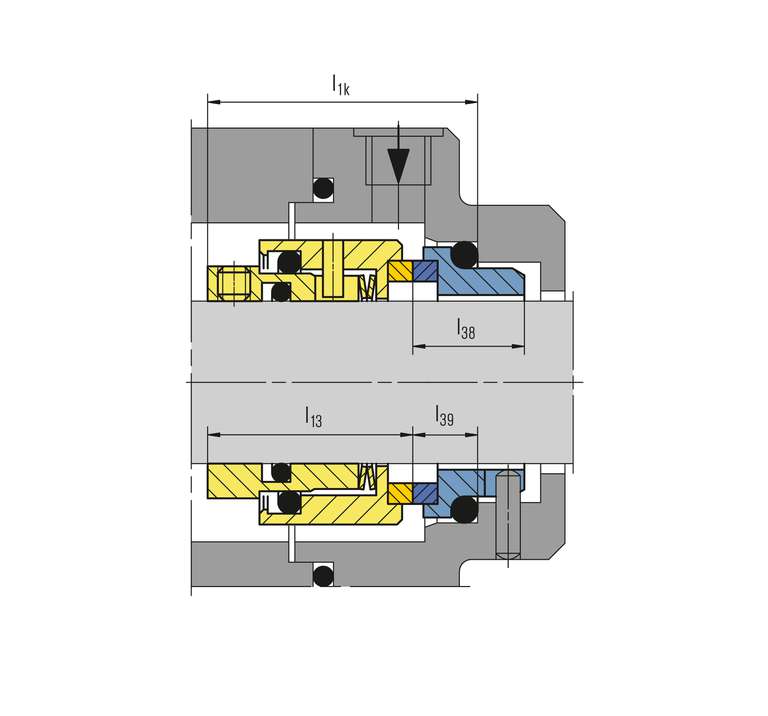

    HJ977GN
    项目和描述为HJ92N。
    密封面:碳化硅(Q12)
    阀座G46:碳化硅(Q12)
    安装长度l1k
    工作范围:
    温度:t =–20℃...+180摄氏度(-4华氏度...+356华氏度)
    滑动速度:vg = 10米/秒(33英尺/秒)
    HJ4...
    具有产品保护的多弹簧机械密封，用于高压应用。
    压力:p =最大。50巴(725磅/平方英寸)
    轴直径:d1 %3E 100毫米(3.94英寸)。
