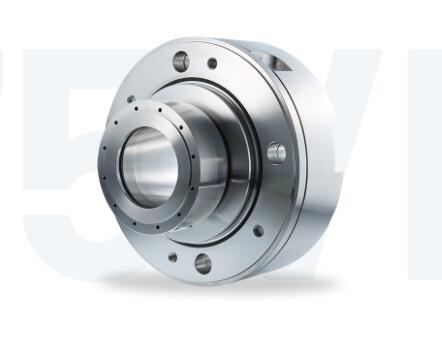

    H75VK
    项目 描述
    1.1.1，2.1.1 密封面
    1.1.2，2.1.2 驾驶员
    1.1.3，2.1.3 止推环
    1.1.4、2.1.4、1.3、2.3 o型圈
    1.1.5，2.1.5 袖子
    1.1.6，2.1.6 春天
    1.1.7，16 固定螺丝
    1.2，2.2 座位
    3 轴套
    4 键
    6 适配器
    8 垫圈
    9 别针
    11 房屋
    12 HSH带帽螺钉
    13 装配夹具
    14 六角形螺栓
    15 设置环

    H75VK

    特征

    • 双重密封
    • 盒式磁带装置
    • 设计附件。符合美国石油学会682 /国际标准化组织21049
    • 类别2/3，类型A，布置2或3
    • 双向设计可用
    • 旋转多个弹簧
    • 提供集成泵送装置
    • 适用于压力逆转

    优势

    • 适合任何密封室
    • 普遍适用于改装或原始设备
    • 标准化组件带来的高效库存管理
    • 材料的扩展选择
    • 温度和压力方面的扩展操作范围
    • 优化的扭矩传递
    • 金属零件也可用特殊材料制成
    • 由于旋转座处的金属扭矩传递，操作安全

    工作范围

    轴直径:
    d = 20...110毫米(0.79英寸...4.33”)*
    压力:p1 = 40巴(580 PSI)
    温度:
    t =-40℃...+220摄氏度(-40华氏度… 428华氏度)
    滑动速度:vg = 23米/秒(75英尺/秒)
    轴向移动:2.0...4.0毫米，取决于直径和安装情况

    *根据要求提供其他尺寸

    材料

    密封面:碳石墨锑浸渍(甲)，碳化硅(Q1，Q2)
    座位:碳化硅(Q1、Q2)
    二级密封:三元乙丙橡胶(戊)、丁腈橡胶(戊)、FKM(戊)、FFKM(钾)
    弹簧:哈氏合金C-4 (M)
    金属零件:镍铬钼钢(G)、双相钢(G1)、哈氏合金C-4 (M)

    标准和批准

    • 美国石油学会682 /国际标准化组织21049


    产品变体

    H75VK-D
    背靠背布置的双重密封。适用于美国石
