    • H74-D

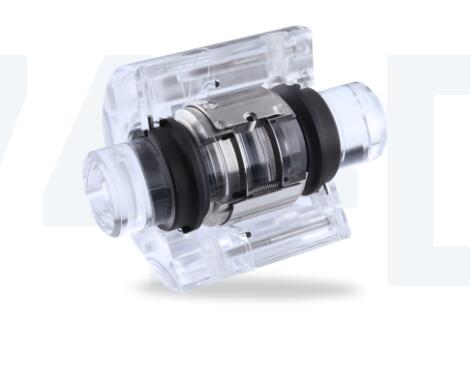

    H74-D

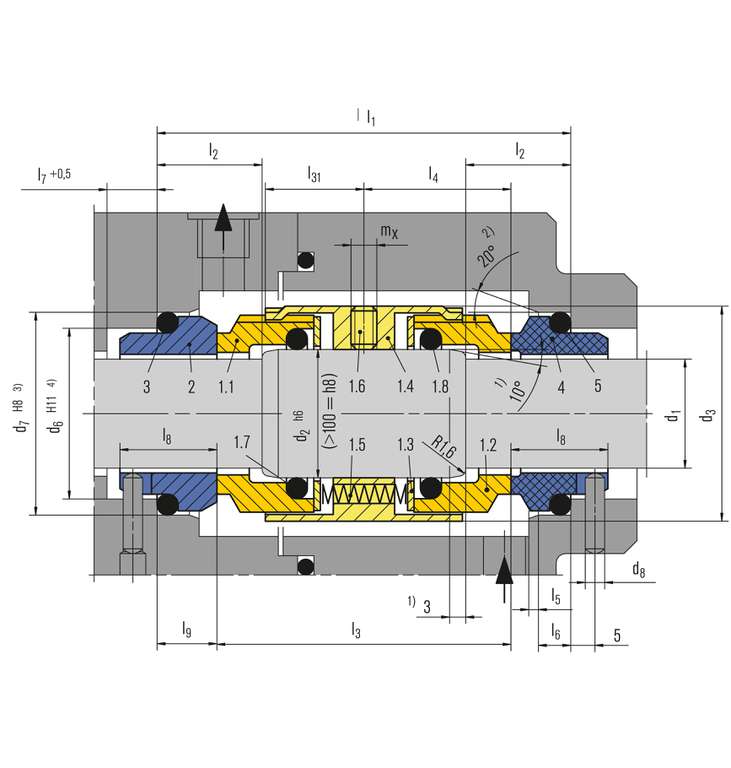

    项目 零件号。
    符合DIN 24250         		描述
    1.1 472.1 密封面
    1.2 472.2 密封面
    1.3 474 止推环
    1.4 485 驱动轴环
    1.5 477 春天
    1.6 904 固定螺丝
    1.7 412.1 o型圈
    1.8 412.2 o型圈
    2 475.1 座椅(G9)
    3 412.3 o型圈
    4 475.2 座椅(G9)
    5 412.4 o型圈

    1) d1 %3E 100毫米:2毫米x 30
    2) d1 %3E 100毫米:30
    3) d1 %3E 100毫米:H7
    4) d1 %3E 100毫米:+0.1

    H74-D

    特征

    • 对于阶梯轴
    • 双重密封
    • 平衡的
    • 旋转多个弹簧
    • 独立于旋转方向
    • 基于H7系列的密封概念
    • 有泵送螺杆的变型(H74F-D)

    优势

    • 由于易于互换的表面，有效的库存管理
    • 材料的扩展选择
    • 扭矩传递的灵活性
    • 对低固体含量不敏感
    • EN 12756(连接尺寸d1最大为100毫米(3.94英寸))

    工作范围

    轴直径:
    d1 = 14...200毫米(0.55”…7.87”)
    压力:
    对于d1 = 14，p1 = 80巴(1，160 PSI)...100毫米，
    对于d1 = 100，p1 = 25巴(363 PSI)...200毫米，
    对于d1 %3E 200毫米，p1 = 16巴(232磅/平方英寸)
    温度:
    t =-50℃...220摄氏度(-58华氏度… 428华氏度)
    滑动速度:vg = 20米/秒(66英尺/秒)
    轴向运动:
    d1高达100毫米:0.5毫米
    100毫米D1:2.0毫米

    材料

    密封面:碳化硅(Q1、Q2)、碳石墨锑浸渍(A)、氧化铝(V)、特种铸造铬钼钢(S)
    阀座G9:碳石墨锑浸渍(A)、碳石墨树脂浸渍(B)、碳化硅(Q1*、Q2*)
    二级密封:三元乙丙橡胶(戊)、丁腈橡胶(戊)、FKM(戊)、FFKM(钾)
    弹簧:CrNiMo钢(G)
    金属零件:铬镍钼钢(G)，双相钢(G1)
    *不能与由S制成的密封面结合

    标准和批准

    • EN 12756
